Cum dimensionăm transformatorul destinat unei surse de alimentare

[hpavictor]

Mulțumesc din suflet Dnului Gabi F. pentru semnalare :

https://electricalbaba.com/transformer- ... on-factor/

https://electronicsproject.org/transfor ... ifier/amp/

https://electronicsproject.org/transfor ... ifier/amp/

[hpavictor]

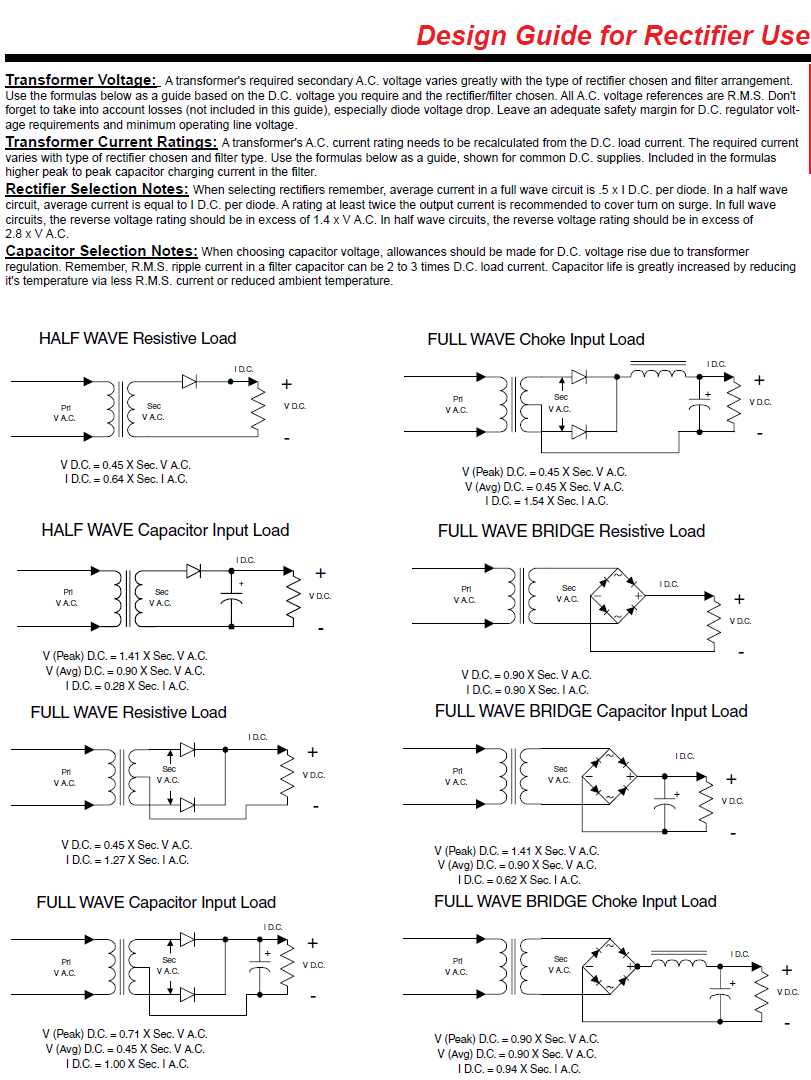

Hammond vă oferă recomandări privind dimensionarea transformatoarelor de rețea :

[elektronu85]

Mulțumesc din suflet Dnului Gabi F. pentru semnalare :

https://electricalbaba.com/transformer- ... on-factor/

https://electronicsproject.org/transfor ... ifier/amp/

https://electronicsproject.org/transfor ... ifier/amp/

Limk-urile doi si trei sunt nefunctionale din pacate...

[hpavictor]

Vizitați mai des forumul nostru și salvați articolele care vă interesează , este singura variantă ca să aveți acces la conținutul dorit .
Am îndemnat deseori userii să se implice în activitatea forumului și să salveze / să traducă articole de interes general , dar prea puțini se înghesuie .
Asta e viața .

[VAX]

Inertia e mare. Nu sunt multi forumisti inscrisi si deocamdata sunt putine subiecte puse in discutie. Nici pe Elforum nu se inghesuie sa posteze la sectiunea tehnica. Dupa ce vom da noi coltul, cei formati profesional inainte de 1990, aceste forumuri vor disparea.

Programe de calcularea transformatoarelor, ceva free, nu stiti ? Dar sa calculeze bine, sa nu dea mascareli.

[Shambala]

Programe de calcularea transformatoarelor, ceva free, nu stiti ? Dar sa calculeze bine, sa nu dea mascareli.

Poate doar ca sa castigati putin timp la proiectare - cateva minute fata de calculul manual.
Toate acele programe isi bazeaza calculele pe date despre calitatea tolelor. Fara ele nu puteti afla parametri importanti - caderea de tensiune in sarcina, temperatura maxima, fluxul de scapari (pe care oricum nu il da nimeni )
Daca vreti sa produceti transformatoare in mod industrial, primiti acei parametri de la fabricantii tolelor. Plus ca si producatorii mai mici (gen Petra) isi construiesc un banc de testat "fierul" (tolele). Dar un astfel de test ia mult timp iar efortul este complet disproportionat fata de activitatea DIY.

Constructiile DIY, in special la transformatoare mai mari, cu greu reusesc sa se apropie de calitatea unuia construit pe masini industriale. Dintotdeauna am considerat silentiozitatea ca o conditie sine qua non pt la un traf pt aparate destinate a fi folosite in camera. Treaba uneori greu de realizat, pt ca din pmdv silentios inseamna "dead-silent", adica nu se aude nimic cu urechea lipita de el, in sarcina maxima. Totusi am multe trafuri atat de bune incat sunt dead-silent chiar si cu secundarul pus in scurtcircuit. Iau foc si tot nu bazaie (facut proba cu pariu in fata unui fost prof, a platit omul traful) .
Am mai scris pe forum, personal "stau la panda" si "vanez" pe piata SH trafuri industriale realizate cat mai bine.
Acum e adevarat ca treaba asta poate duce la exagerari (simptomul cumparatorului obsesiv compulsiv ), trebuie avut grija sa nu te trezesti dupa niste ani ca ai adunat sute de trafuri pe care in mod evident nu mai ai timp sa le folosesti cat mai ai de trait. (Been there, done that.)

[VAX]

Am recuperat cateva transformatoare de putere dintr-un calculator FELIX C256 casat. Cred ca au fost fabricate de francezi. Sunt impregnate dupa vidare cu rasina epoxidica si dupa asta coapte (rasina polimerizata) la cuptor. Nu au cum sa vibreze, decat prin magnetostrictiune. Le speli la robinet si nu intra apa la spire, merg la priza imediat dupa ce le-ai sters cu o carpa.
Pe cele romanesti nu ai voie sa le speli, sunt neimpregnate. Am facut greseala sa spal un voltmetru IEMI E0302, cu afisare cu tuburi Nixie, si desi l-am uscat doua luni pe caloriferul din baie, cand l-am pus in priza a iesit fum din el.

[Mircea]

Am mai scris pe forum, personal "stau la panda" si "vanez" pe piata SH trafuri industriale realizate cat mai bine.
Acum e adevarat ca treaba asta poate duce la exagerari (simptomul cumparatorului obsesiv compulsiv )...

Nu esti singurul. Am si eu destule, daca ma mai starneste vreun Dinozaur Audio sa construiesc cate ceva ca sa le folosesc, altfel le desprafuiesc in fiecare an si le privesc cu admiratie asteptand un nou proiect.

Am in plan un Yamaha de 500VA, silentios, ecranat... sa-l pun la lucru intr-o sursa dubla, sacrilegiu nu alta!!!

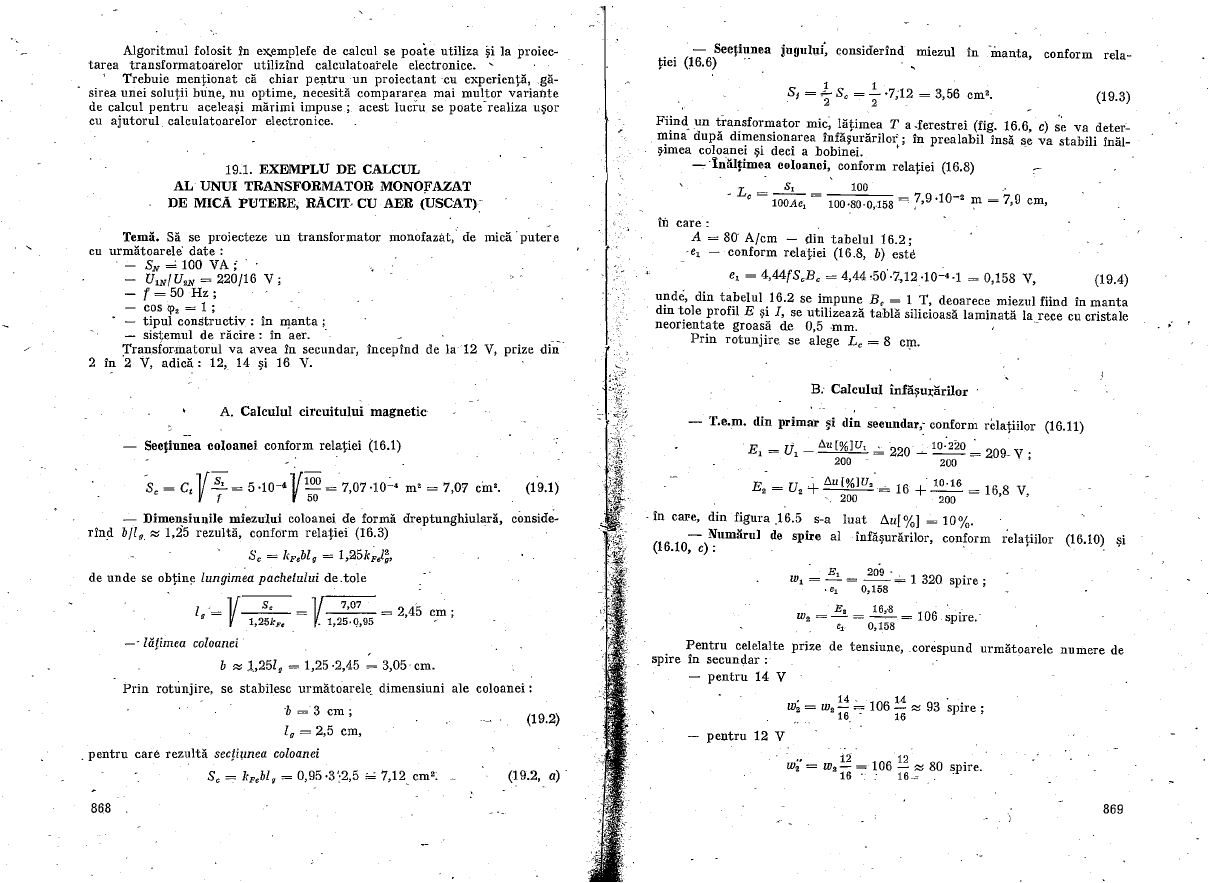

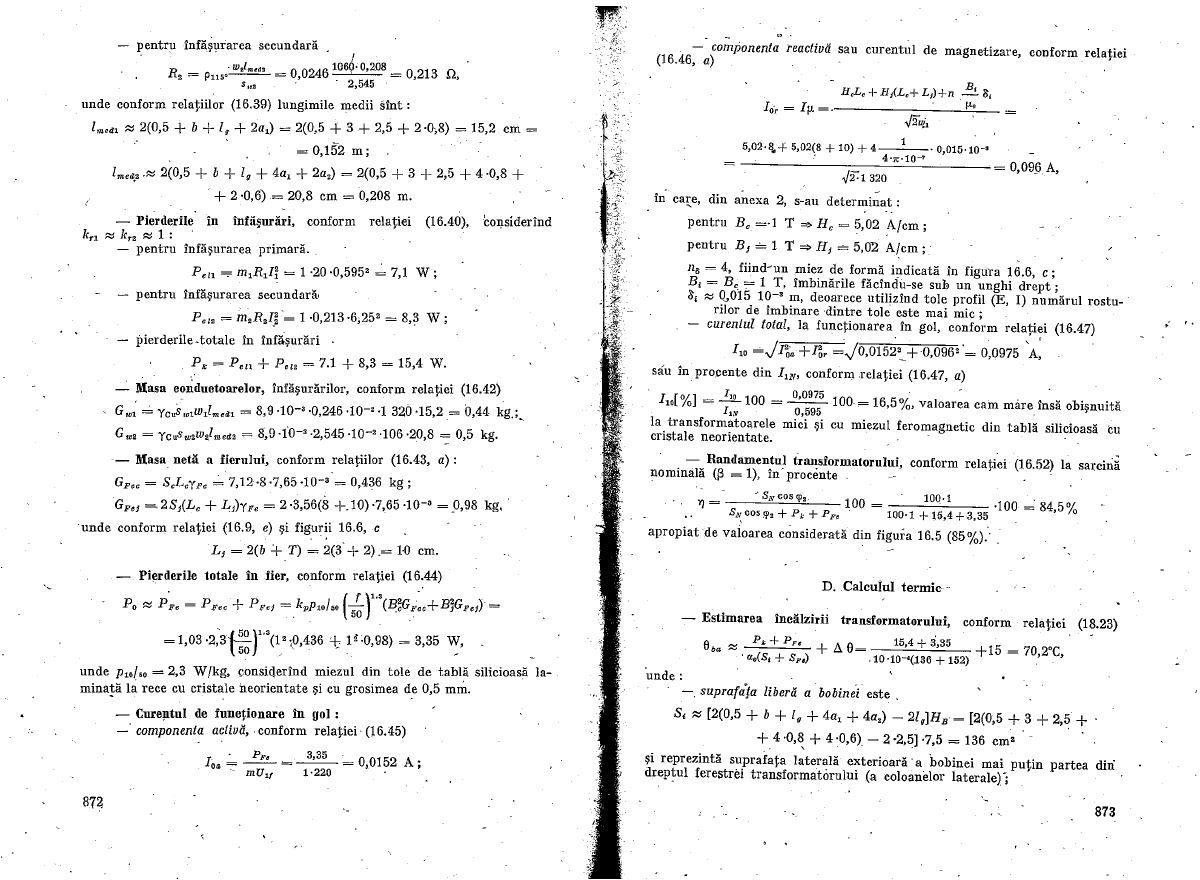

@VAX , am cartea (indrumar de proiectare) de la UPB (dl. Cioc si compania), partea de monofazat o am scanata.





Revin mai tarziu cu asta: Doar sa pozez si STAS-urile si pun un link aici.

[VAX]

Daca aveti timp scanati toata cartea si puneti-o in pdf sau djvu pe un server. Cartea este buna.
E bine sa faci si cate o pomana, din cand in cand.

[VAX]

Schema de filtrare fara condensator dupa diode, doar cu inductanta, este periculoasa pentru diode, pentru ca prin autoinductie apar varfuri de tensiune care duc la strapungerea diodelor (daca nu sunt cu avalansa controlata).


Se poate pune un varistor dupa puntea de diode, cu tensiunea de strapungere putin mai mare decat cea normala din timpul redresarii.

Am ars multe tranzistoare scumpe (BFW11..., 2SK212 etc) in timp ce le masuram pe un caracteriscop unguresc ( https://www.radiomuseum.org/r/elektroni ... _4805.html ).
La aparatul respectiv tensiunea aplicata pe dispozitiv (variabila - redresata ) se regleaza prin autotransformator, de la zero la valoarea maxima (selectata dintr-un comutator). Am facut prostia sa decuplez alimentarea tranzistorului fara sa aduc cursorul autotransformatorului (si curentul prin tranzistor) la zero. Prin autoinductie apareau varfuri de tensiune, mult peste cat suporta tranzistorul testat. Ulterior am rezolvat problema adaugand in circuit, dupa puntea de diode, o dioda inseriata cu un condensator (de zeci de NF) pus in paralel cu un rezistor (pentru descarcare). Condensatorul se incarca la valoarea de varf a tensiunii redresate (minus ce cade pe dioda) si dioda nu mai conduce decat daca apar supratensiuni.
