Amplificator cu TDA 1514A, 2×50W

#1

Salutare, din gama oldies but goldies, am dat in sfarsit, dupa cautari prin lazi, de TDA-urile din poza, cumparate in urma cu vreo 20 de ani. Am facut atunci un montaj dar rezultatele au fost incendiare

Mai exact, am pus integratele invers si s-au ars, sper, doar traseele de alimentare de pe placa. Acum vreau sa le folosesc in modul corect, in speranta ca mai functioneaza si le voi face un cablaj nou, cu piese noi. Am auzit doar de bine legat de aceste integrate de la Philips dar nu am apucat sa le ascult in boxe si sunt nerabdator sa le si aud, chiar azi. Las si schema si poza cu cablajul alaturi de foaia de catalog, sper sa fie utile si revin cu rezultatele practice.

hixpp02 · #2

Sigur ca merita incercat, aceste integrate erau cu mult peste toate celalalte, dupa parerea mea. Pacat ca originalele (exclusiv celel [roduse de Philips) nu prea se mai gasesc de mult, erau niste televizoare Philips cu sasiu K35, K40 daca nu ma insel unde erua utilizate. Sursa trebuie bine filtrata, filraje de 30000-40000 uF pe ramura...asa cel putin din cate imi aduc aminte.

#3

C3,5,6 și 13 absolut obligatoriu de montat pe placă altfel oscilează în draci !
La construcție am folosit radiatoarele de la tv Diamant 220 , acela rusesc cu rotactor pt canale ....radiatorul pt. tranzistorul regulator din alimentare este perfect de folosit în această situație....se auzeau bine , peste medie !

#4

Sunt puse condensatoarele, am citit prin alte parti ca trebuie montate, cam asa arata la final.

#5

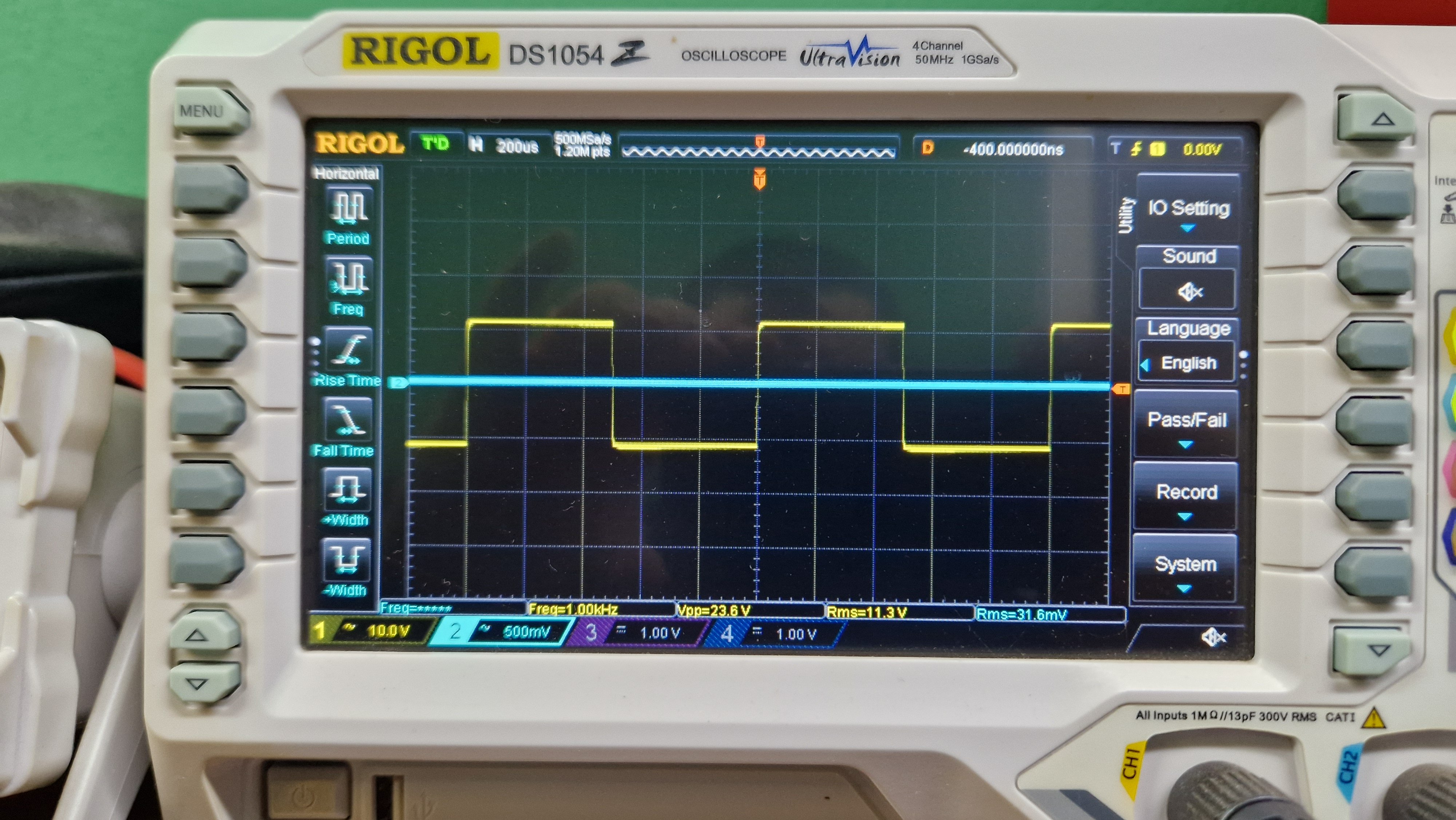

Si revin cu rezultatele, uimitoare pentru mine datorita faptului ca integratele sunt bune si montajul executat corect de data asta; ambele canale sunt functionale, nu am inca trafo care sa livreze tensiunea necesara, la +/-24V , cat scot cu cel de proba, vad ca functioneaza corect. Si radiatorul e unul de proba, nu am avut timp sa caut unul dimensionat cat mai bine dar asta voi rezolva zilele astea; deocamdata ma bucur ca l-am putut bifa si pe asta in agenda si chiar vreau sa il ascult, pe osciloscop da bine si sunt sigur ca si la boxe va oferi o auditie decenta.

#6

Prin anii 1993 am inlocuit etajul final al unui amplificator folosit la o discoteca de tara ( !!! ) cu doua integrate TDA1514 , cu rezultate exceptionale ( conform evaluarii mele de atunci ) , garajul cu pricina avea cam 40 metri patrati , inaltimea de 2,6 m .
Boxele erau celebrele Unitra 75W pe trei cai , patru bucati dispuse in colturi , nemodificate , iar sursa de semnal : doua deck-uri Electromures ... care agatau banda casetelor proaste .
Amplificatorul care a fost modificat este in atasament .

#7

Am avut la reparat un astfel de amplificator, Grundig v1000, ce-i drept, prin anii 2000; tot pe atunci, mai puneam kituri cu TDA7294 in cele dificile de reparat, cu defecte mai mari; ce parere aveti de rezultatele obtinute in cazul de fata, cu TDA1514A? Stiu ca se recomanda un filtraj de peste 22000uF si va trebui sa fac si o sursa adecvata, eventual una stabilizata, daca e cazul.

#8

Varianta cu TDA1514A este senzationala , cu mult peste TDA7294 .
De altfel , TDA 1514A provine dintr-un proiect comun cu Matsushita ( Panasonic Semiconductor ) la un departament independent din Taiwan . De aia are alta capsula , foarte exotica , date tehnice insuficiente , productie foarte mica , etc .Se discuta , printre altele , de superdioda NS ( non-switching amplifier ) inclusa in TDA 1514 că este inspirata din celebrul AN7145 , care a facut valuri si prin Romania .
Clar , TDA1514 A este un integrat excepțional , păcat de conjunctura economică nefavorabila care a dus la desființarea Philips Semi .
In prezent se numesc NPX , dar au altă echipă , altă marfă .

#9

@hpavictor Multumesc frumos pt informatiile utile; sunt norocos ca inca am aceste integrate si functionale asa ca voi face o carcasa, vreau sa tin acest amplificator pt mine, sa imi aminteasca de evolutia mea si de pasiunea pt electronica si audio. Spor la lucru celor care mai doresc sa abordeze acest amplificator, revin cu poze.

imreberes · #10

Mai aveti cumva cablaj gata facut pt acest proiect?
