Interesant.
Merci!

#62

Încă strâng idei ... pentru un proiect audio absolut normal , pentru uz casnic HiFi dar construit Hi-End .
Ceva absolut normal pentru anul 2023 ...
Se va numi (name)200 și (name)400 .
Numele va fi cel care va fi ...
Puterea rezultă deja din denumire .
Cum se stabilește puterea ?
Păi nu se stabilește chiar aleator , ci se alege în funcție de anumite criterii tehnice foarte precise .
Spre exemplu , există posesori de incinte audio de înaltă calitate , care posedă diferite caracteristici ce contează în lumea reala : spre exemplu au " doar " 85dB/1W/1m .
Ce spune legea electroacusticii ?
Că la surse analogice ( cu zgomot roz ) pe locul de audiție trebuie să avem 85 dB , iar dacă folosim surse digitale ( adică majoritatea surselor moderne ) trebuie sa avem 104 dB , evident tot cu zgomot roz .
Asta pentru păstrarea dinamicii , în acest fel conservându-se sunetul de tip orchestra mare ( 120 de instrumentiști) in sălile de spectacole .
Asta dacă discutam de puterea minimă ...
Cea maxima este de regulă limitata constructiv de incintele audio .
Spre exemplu , deși majoritatea difuzoarelor permit o putere de încărcare în impuls de 10 ori mai mare decât puterea nominală pe termen lung , rețeaua de separare ( filtrul pasiv ) folosește de regulă condensatoare nepolatizate sau bipolare cu tensiunea de 63V AC ( la incinte acustice normale / comerciale , cu predilecție la cele produse în serie mare ) deci dacă scădem anumite pierderi legate de tensiuni de deschidere a jonctiunilor și de saturație , putem estima ca o tensiune de alimentare maximă de +/- 65V ( DC ) si 4 perechi de finali pe canal este oarecum acceptabilă pentru putere mare ( 400W /4 ohmi ) și pentru putere normală ( 200W /4 ohmi ) va fi necesara o alimentare de +/- 50V (DC ) și doar două perechi de finali pe canal .
Practic , pentru amplificatorul de putere normală in varianta stereo ar trebui un transformator toroidal de 800 VA , iar pentru amplificatorul de mare putere în varianta stereo va fi necesar un transformator de 1200VA .
Fiecare transformator care alimentează amplificatoarele finale ar trebui să aibă înfășurari secundare independente pentru fiecare canal în parte ( desigur cu redresare și filtrare independenta pentru fiecare alternanță ) , deci va rezulta o construcție de tip dual monobloc , având comun doar miezul magnetic toroidal și etajele de management ...
Totodată , va fi necesar încă un transformator auxiliar de mica putere , pentru alimentarea circuitelor de management ( EMI filter , DC trap , Power On + Soft Start , thermal DC /HF/SOA protect , IOC indicator , Trigger On / Stand By etc ) .
Nu e foarte complicat , dar nu cred ca a fost detaliat vreodată pe etaje functionale un asemenea proiect pe forumurile audio în limba română .

#63

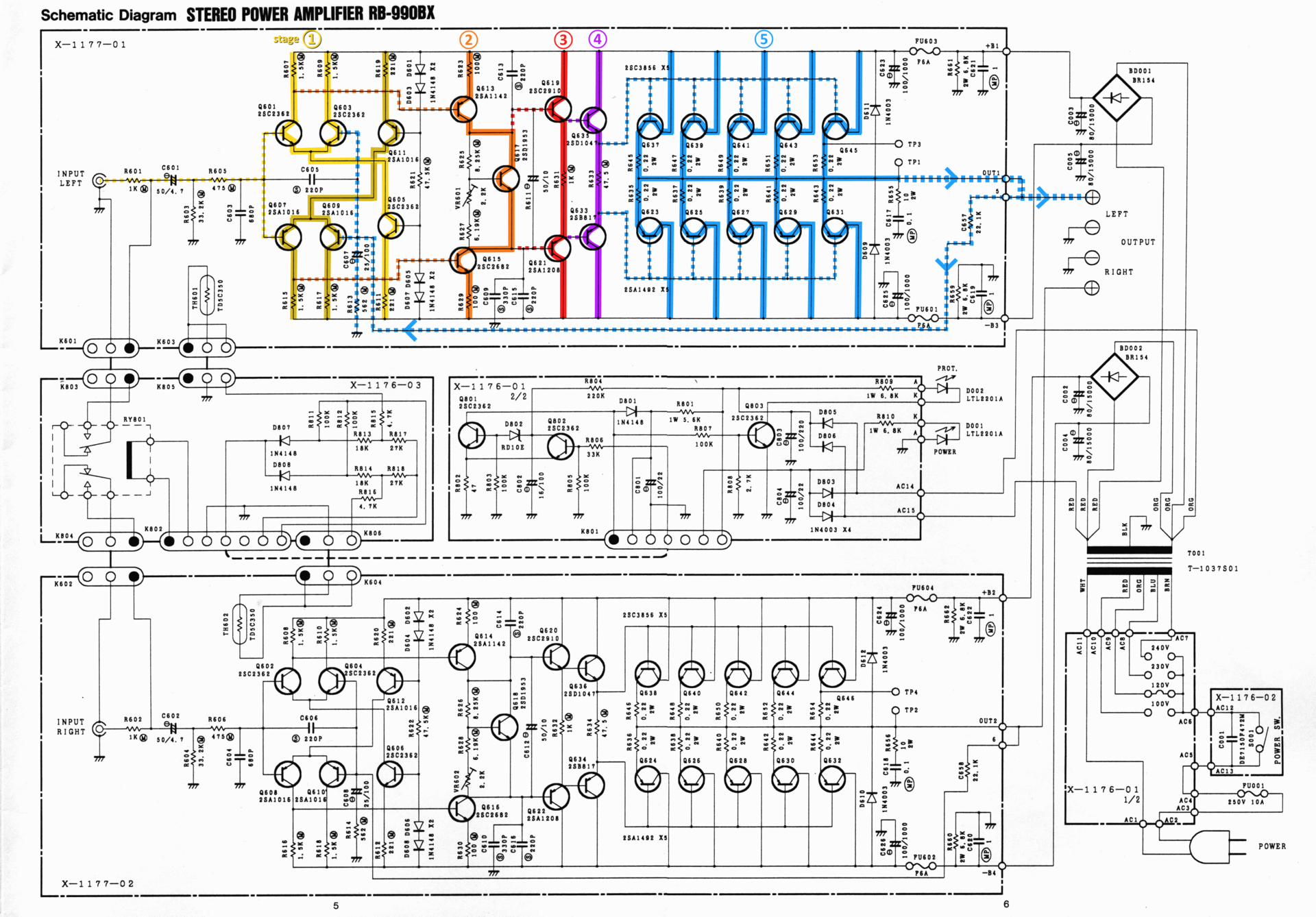

Este schema unui amplificator comercial Rotel , destul de simplu , dar simplitatea vine la pachet cu performanțe mediocre , ce țin exclusiv doar de compromisul economic .
Se putea și mai bine ... adică sarcini active ( oglinzi de curent , generatoare de curent , compensări locale și globale pe diferite etaje ) , o protecție mai evoluată , ce poate conține inclusiv microcontroller .
Desigur , schema se va complica , dar asta e viața .
Performanța în audio are un preț , deloc mic .

#64

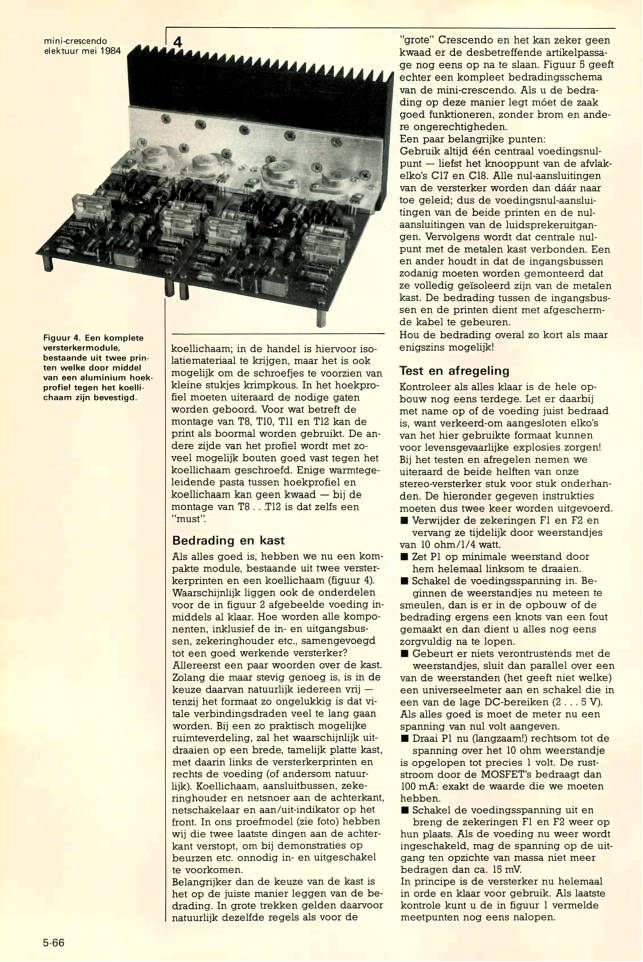

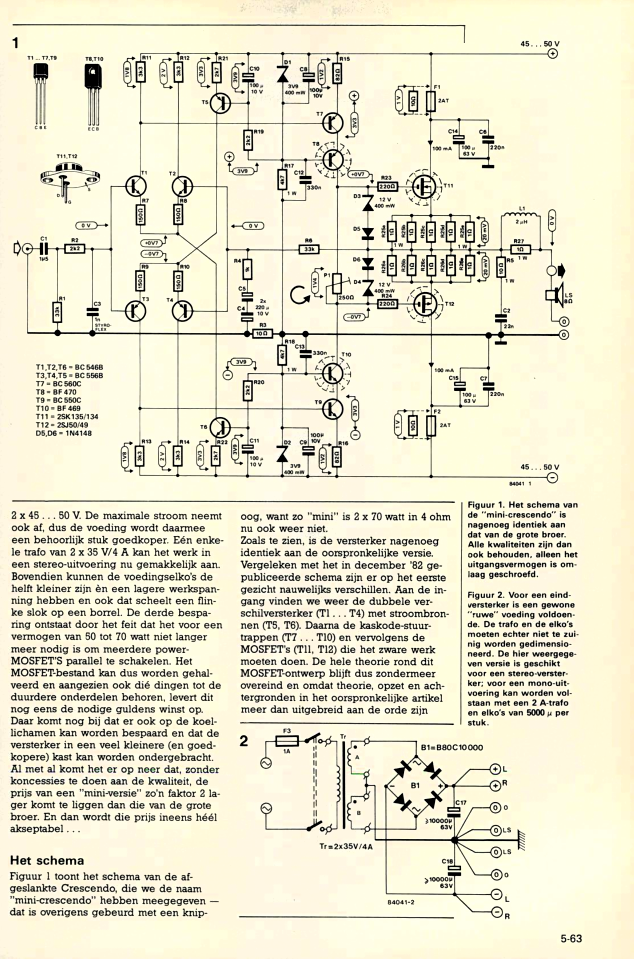

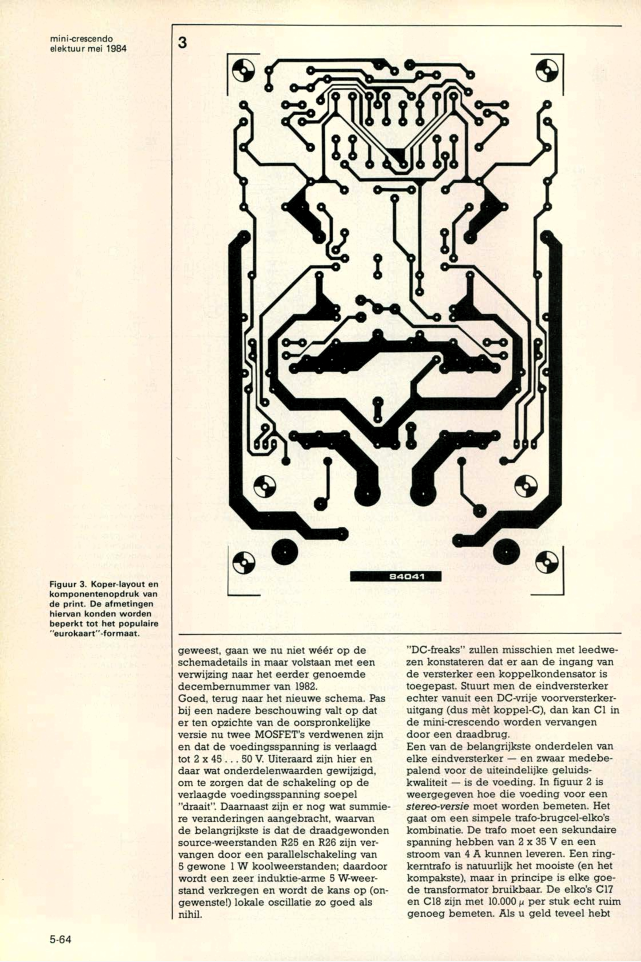

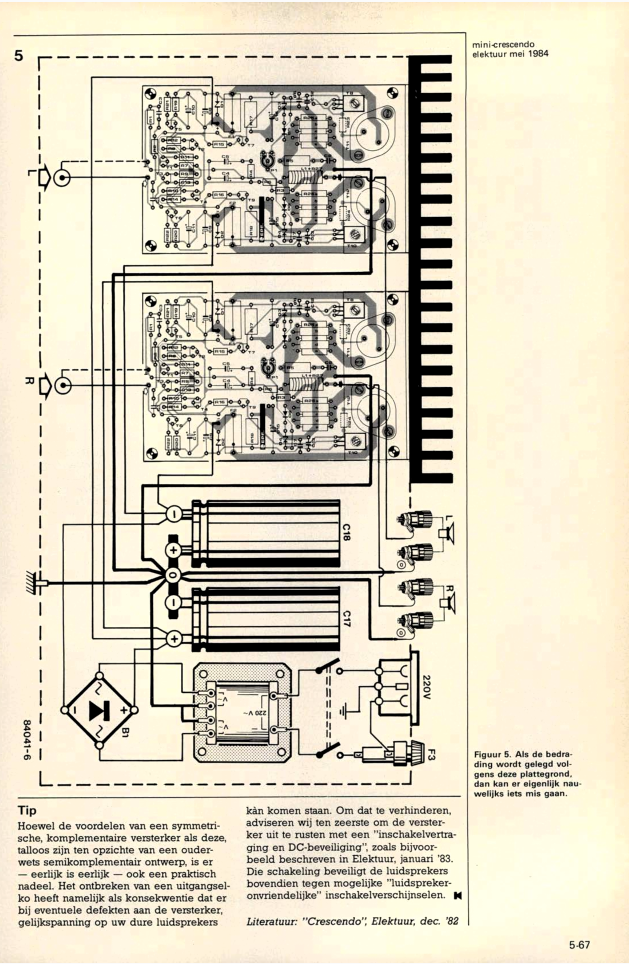

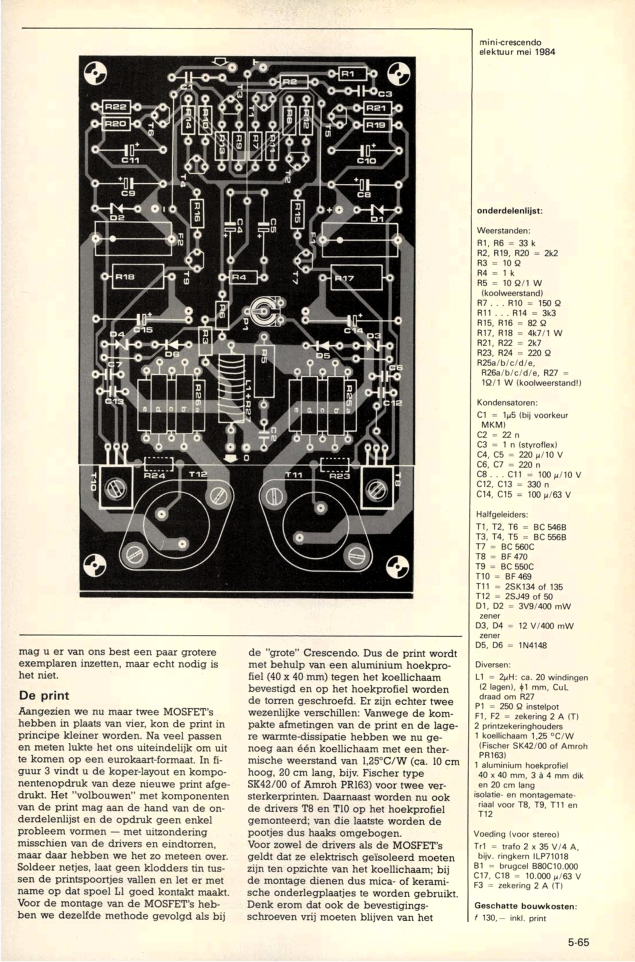

Celebrul amplificator Mini Crescendo , varianta 2 , publicata in Elektuur 1984

#65

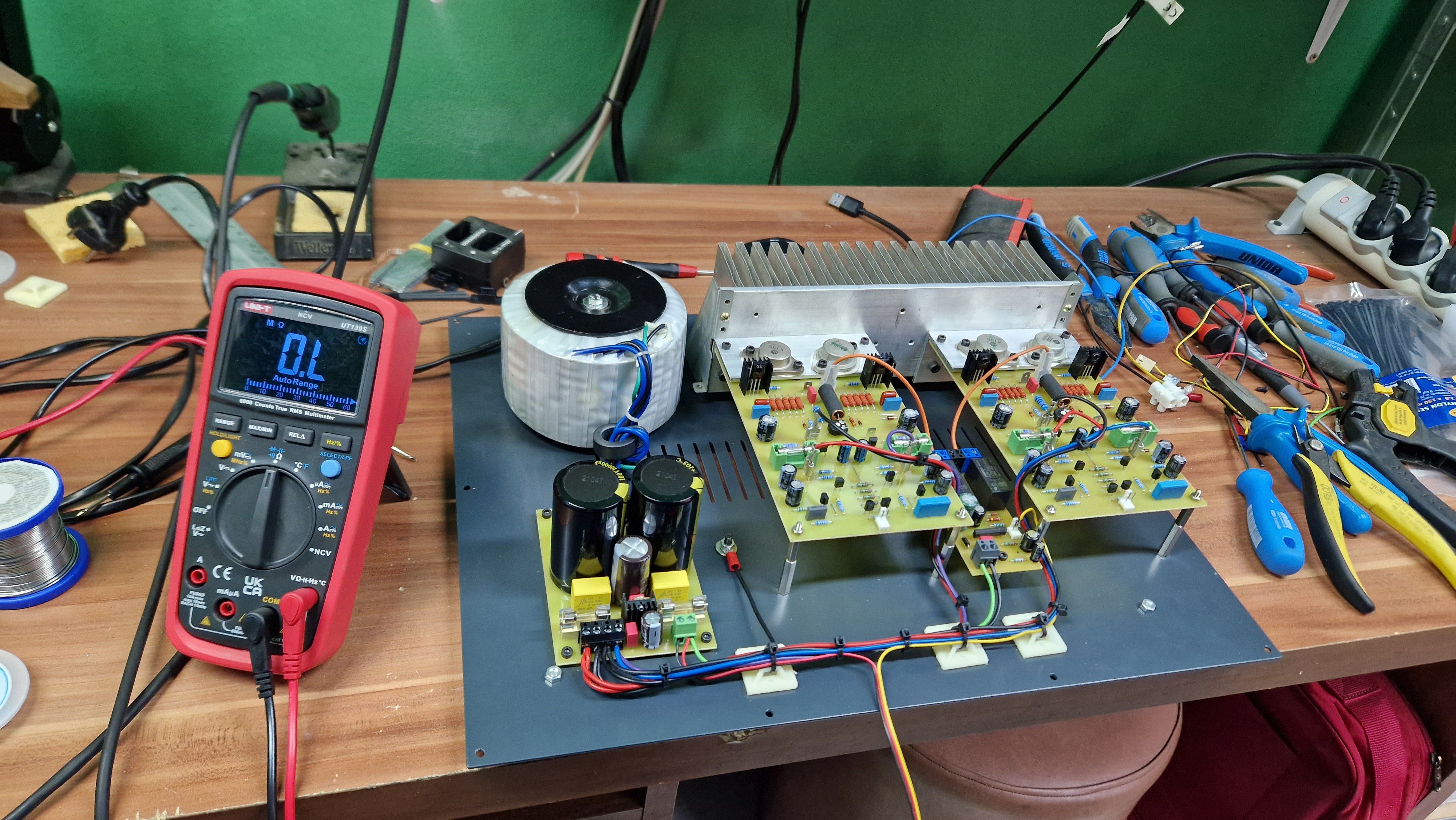

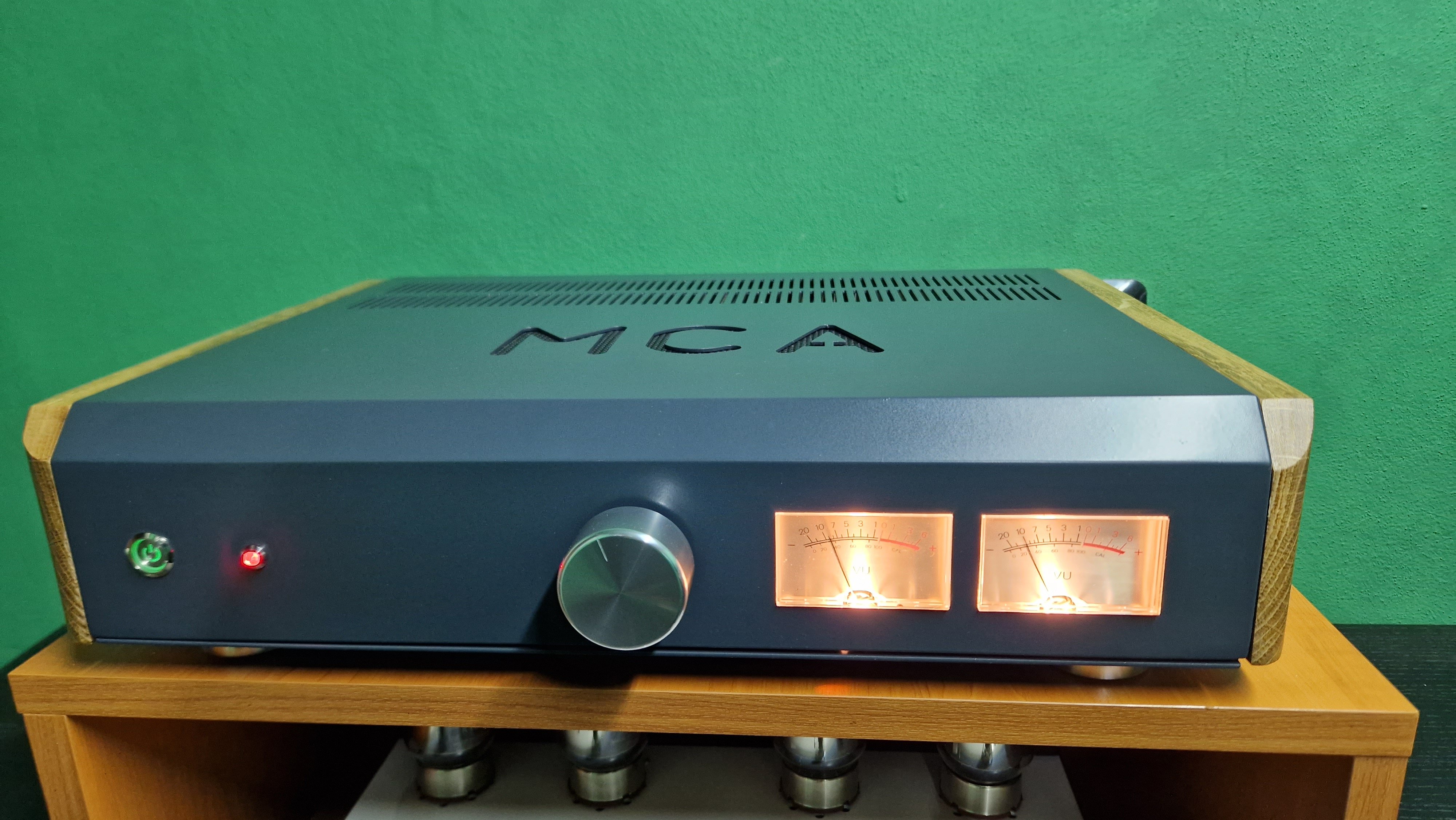

Tot legat de Mini Crescendo, cateva poze ale variantei realizate de mine in urma cu 2 ani, prezentata si aici; inca mai am amplificatorul si am mai facut cateva kit-uri intre timp.

#66

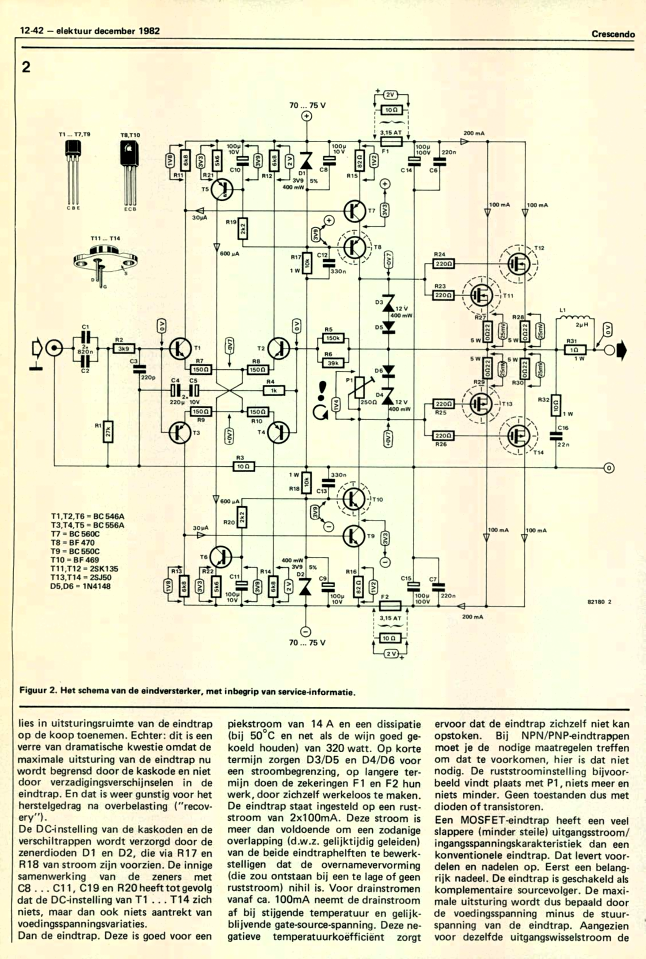

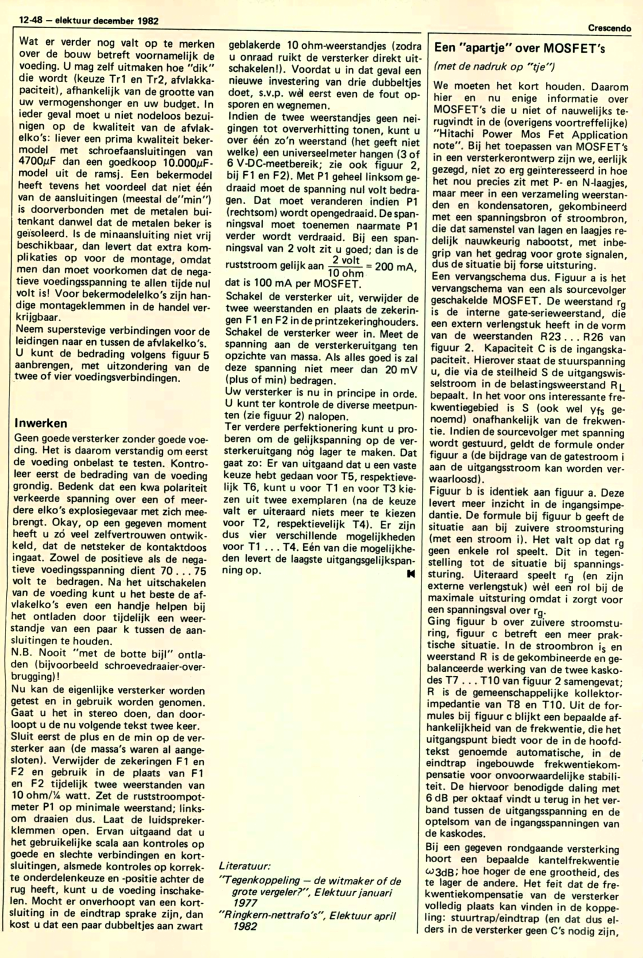

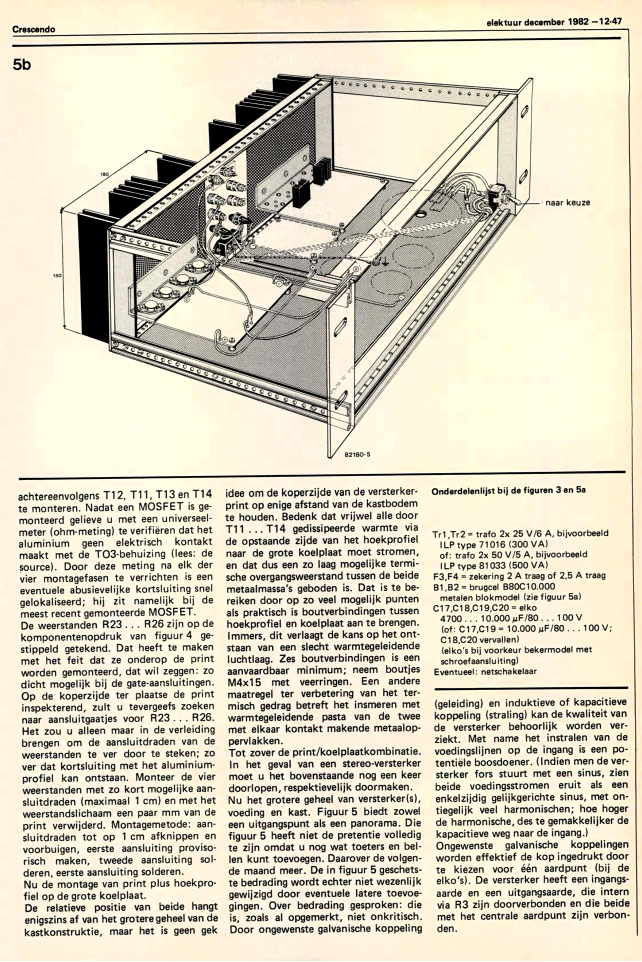

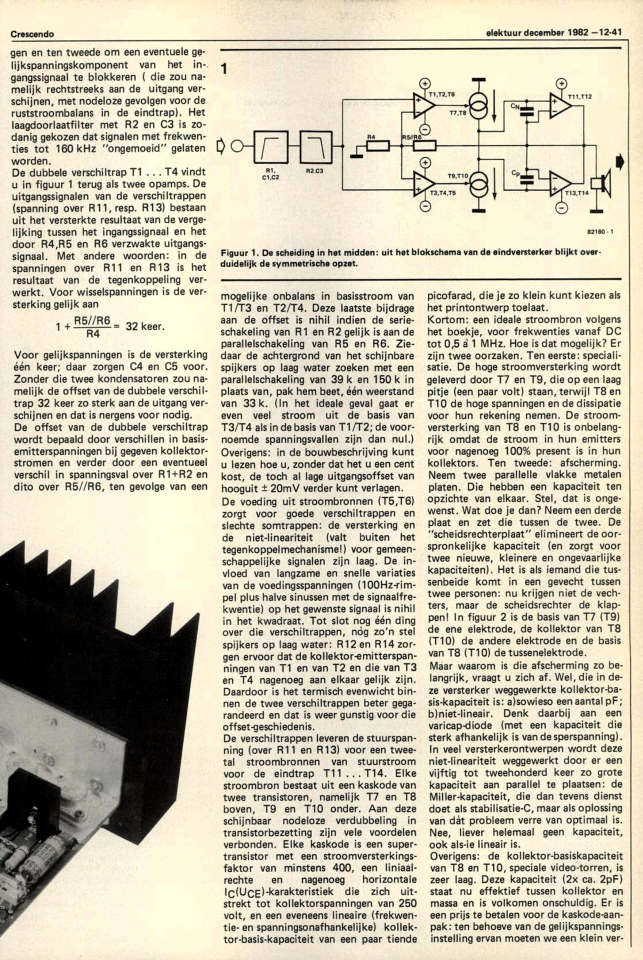

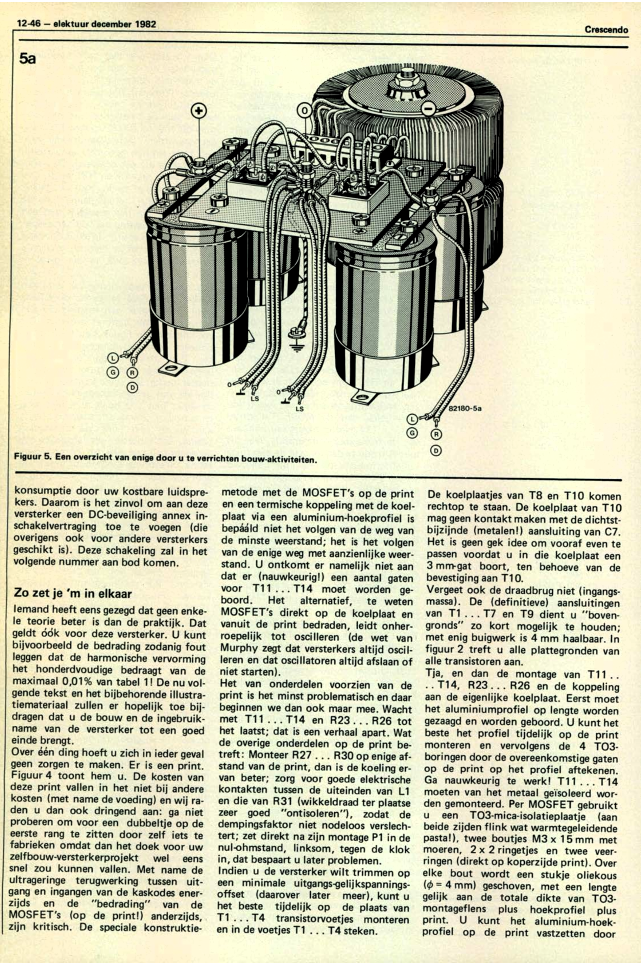

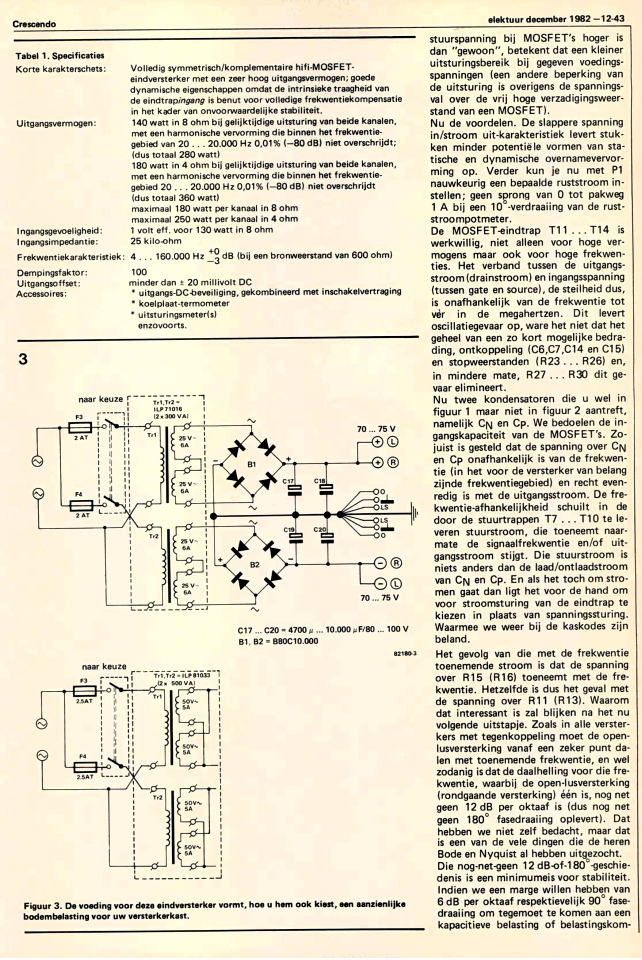

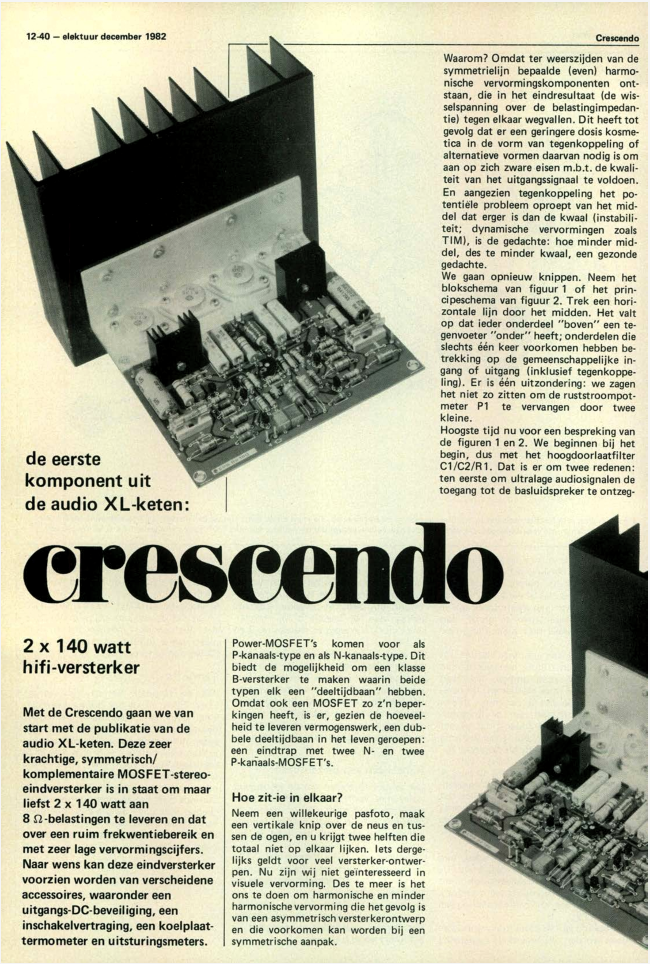

Celebrul amplificator Crescendo , varianta 1 , publicata in Elektuur 1982

#67

30W , clasa A pura .

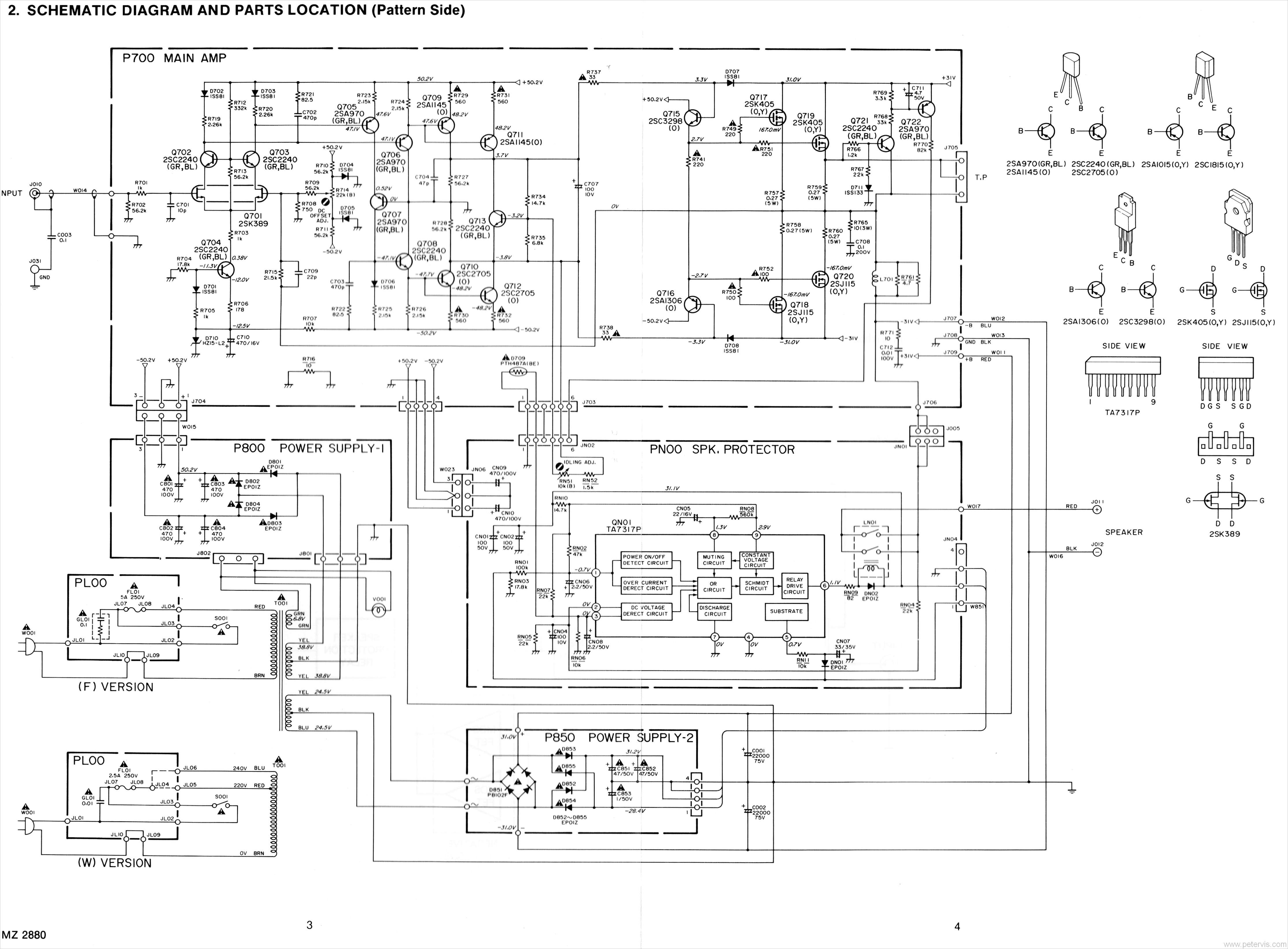

Marantz MA24 : atentie , disipatia termica e infioratoare !

http://www.thevintageknob.org/marantz-MA-24.html

#68

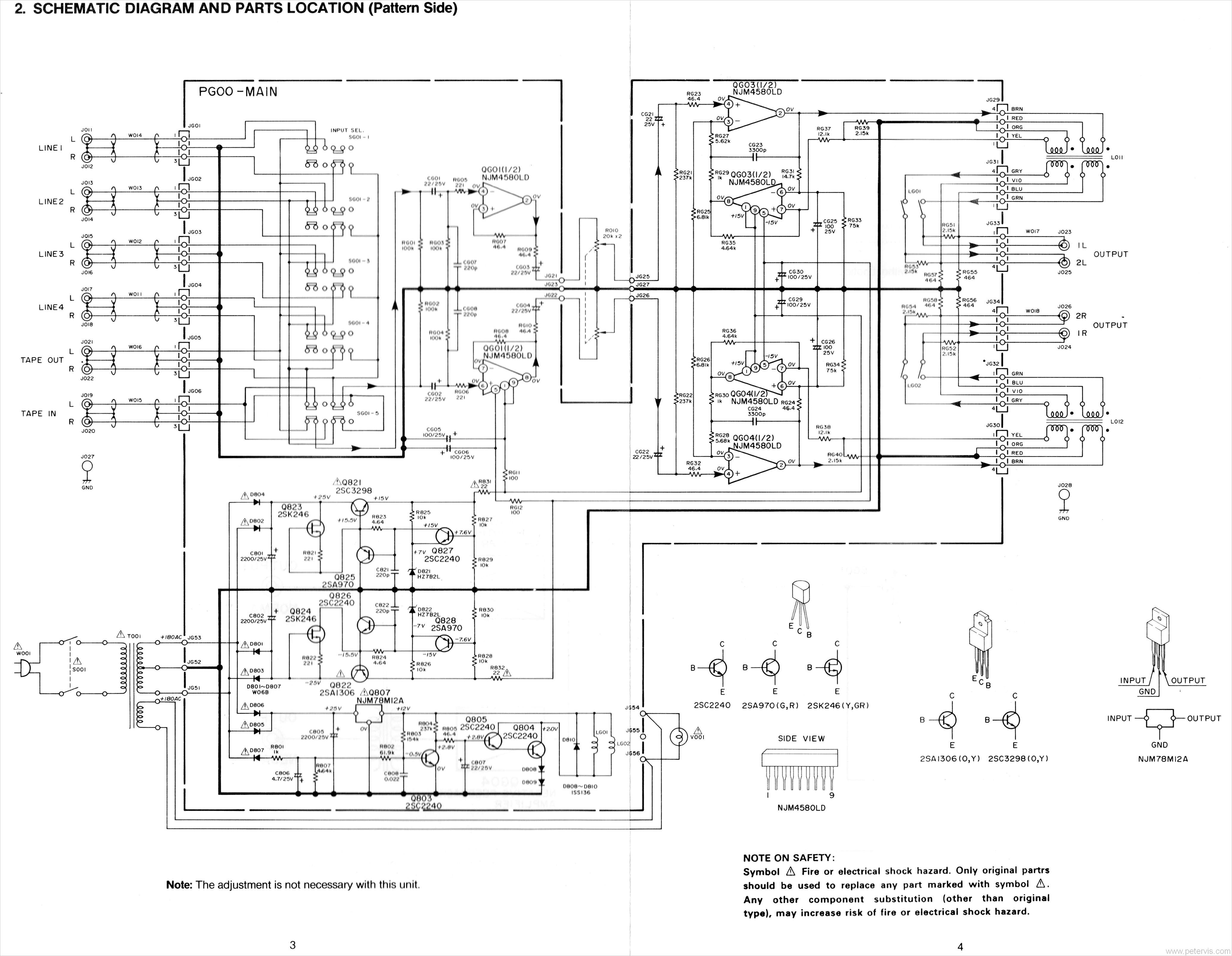

Marantz SC22 este preamplificatorul folosit pentru etajul final Marantz MA24 ( prezentat mai sus )

#69

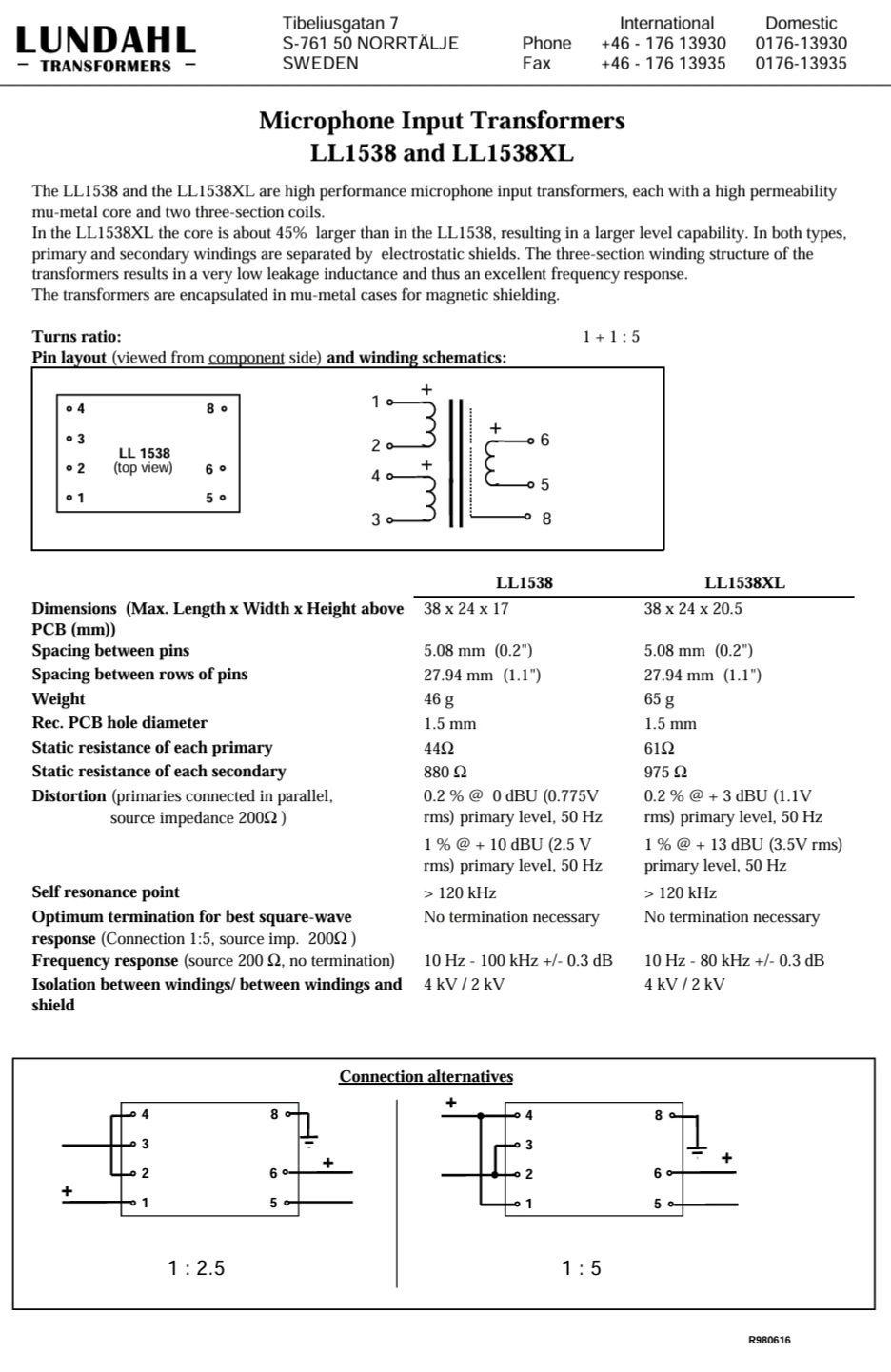

Unii se lauda au inlocuit transformatoarele de iesire cu LL1538XL de la Lundahl Audio Transformers , evident avand disponibila doar o singura iesire audio pe canal .

#70

Va prezint un proiect din categoria grea :
