Surse de inspirație pentru constructorii noștri

#51

hpavictor scrie: Mar Mar 09, 2021 10:45 am Între o schemă clasa TD comercială și o schemă clasa D , prefer clasa D .
E mai simplă , mai ieftina .
Nici una nu se pretează la audiții HiFi ( decât cu eforturi extraordinare ) , dar sunt excelente pentru sonorizări profesionale .

Entuziaștilor iubitori de amplificatoare in clasaD , le recomand studierea amănuntelor din schema următoare :

#52

Scheme ciudate ... sau nu !

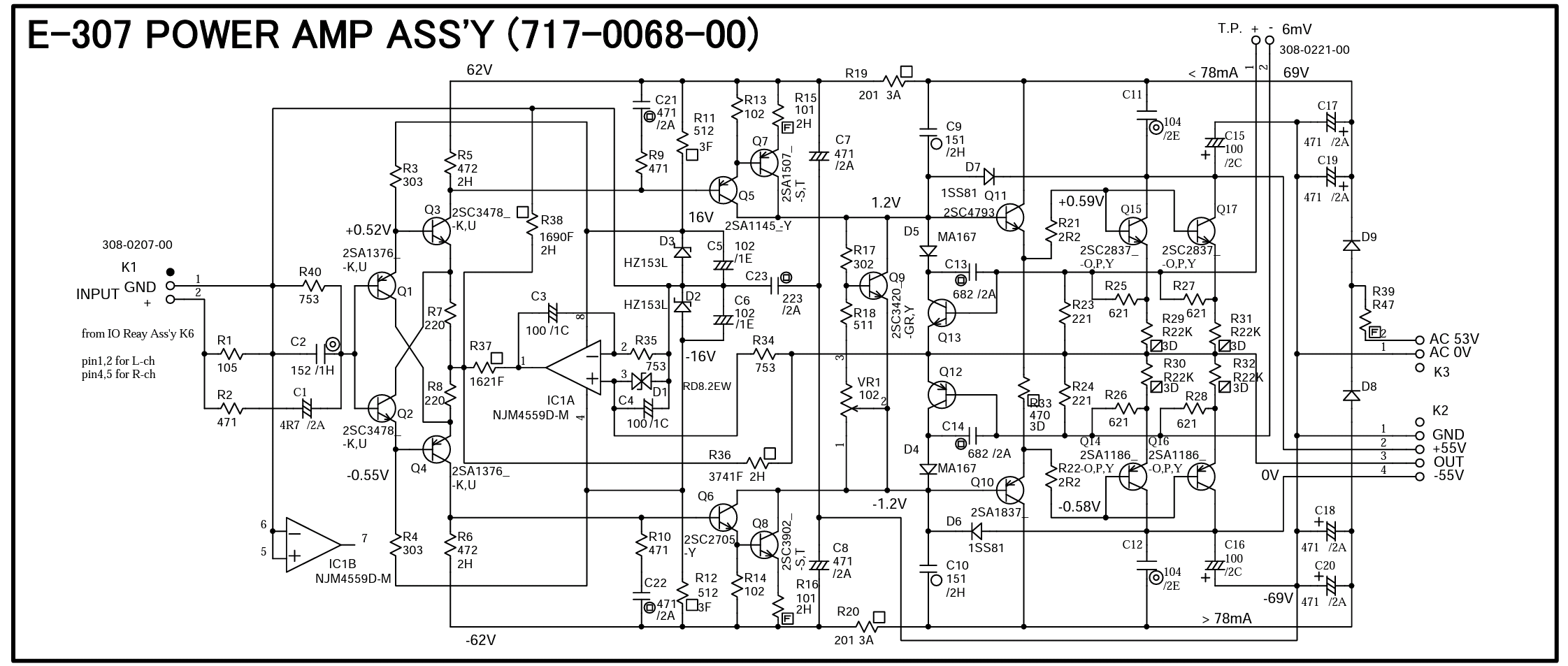

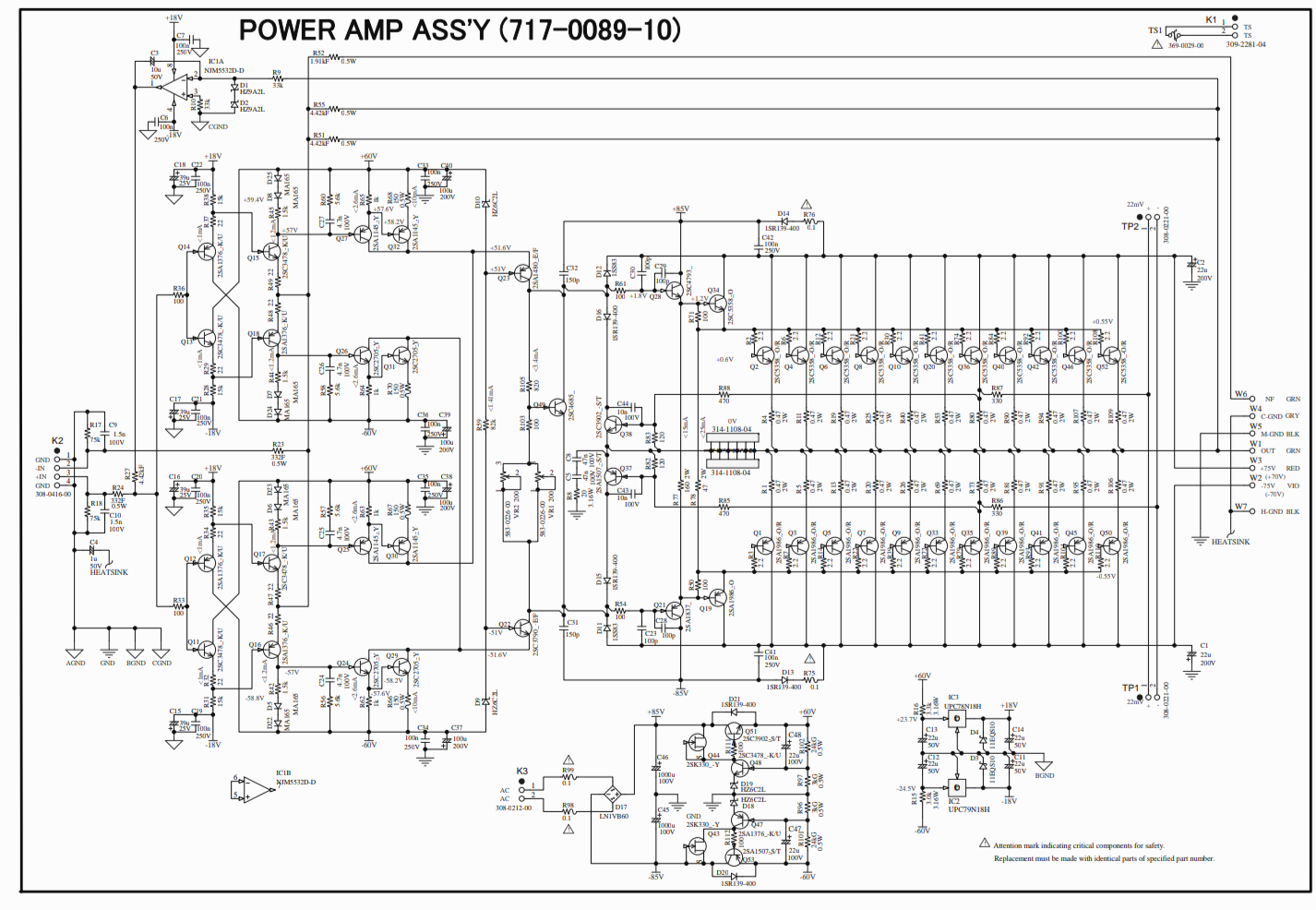

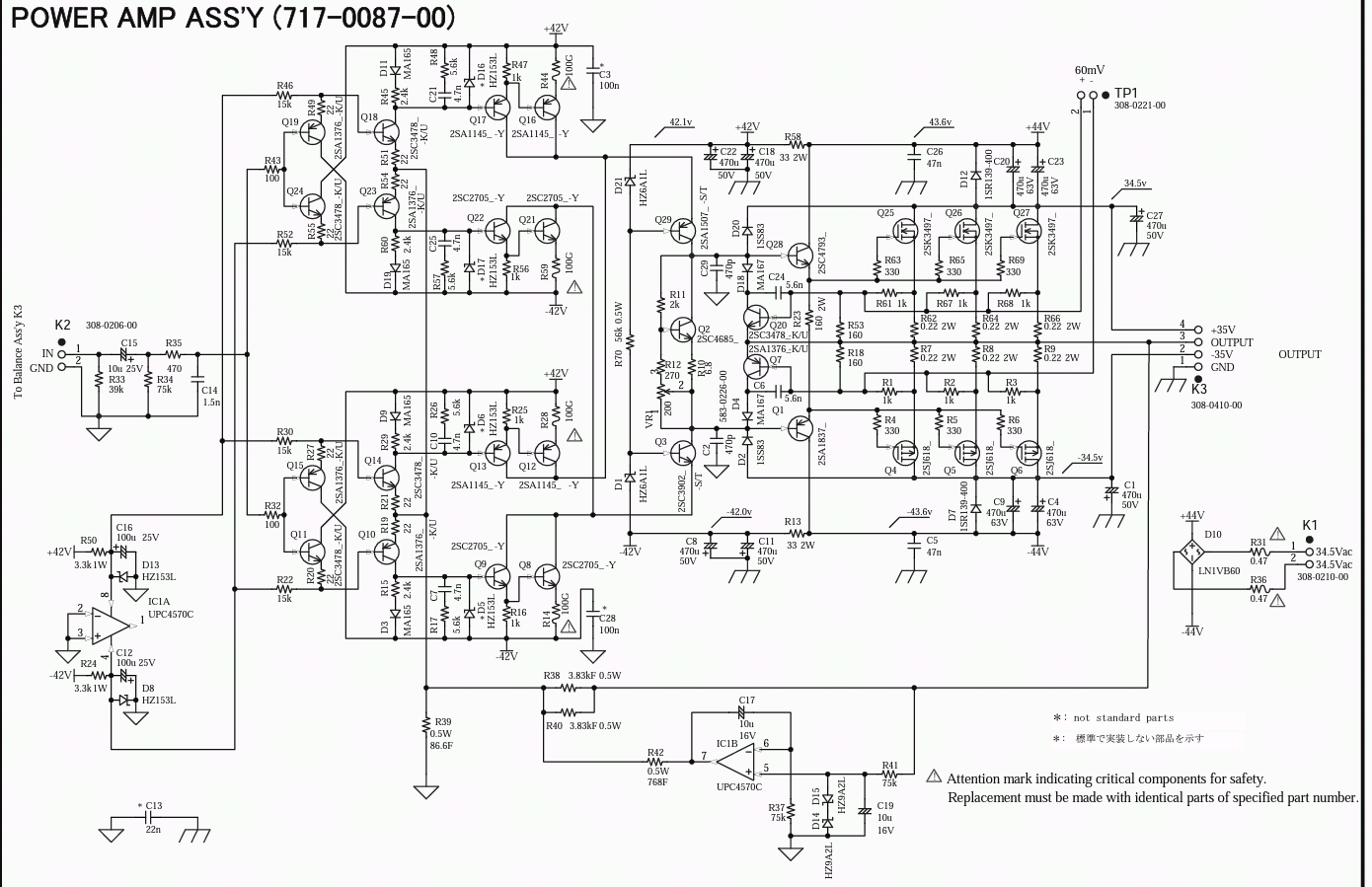

O celebră firma japoneza cu pedigree audiofil pur sânge , a popularizat câteva manuale de service din care reiese că folosesc cu succes ( în funcție de performanțe și preț ) în etajul de intrare o soluție comună de Front End tip CFA , multiplicată după necesități .

#53

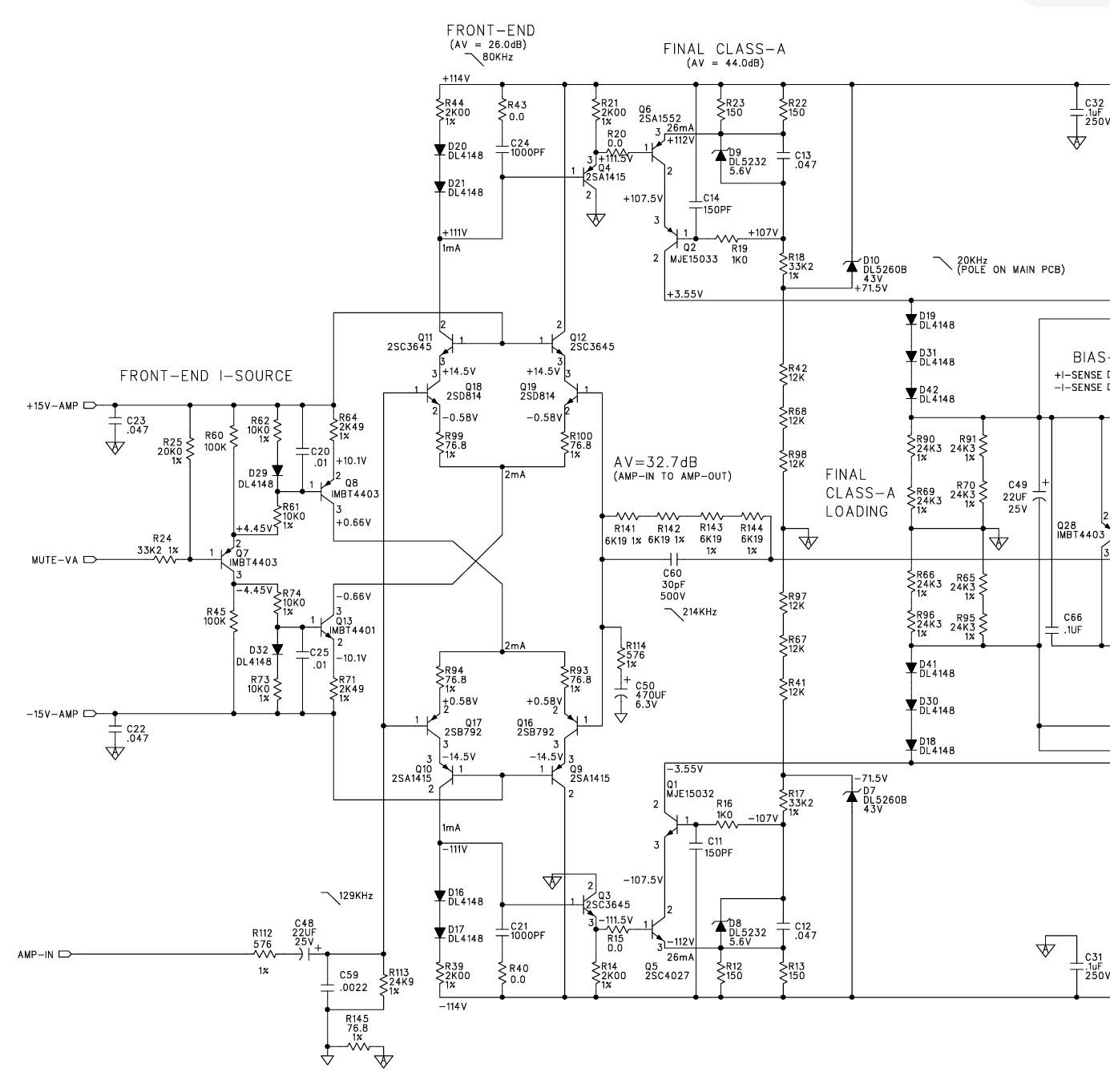

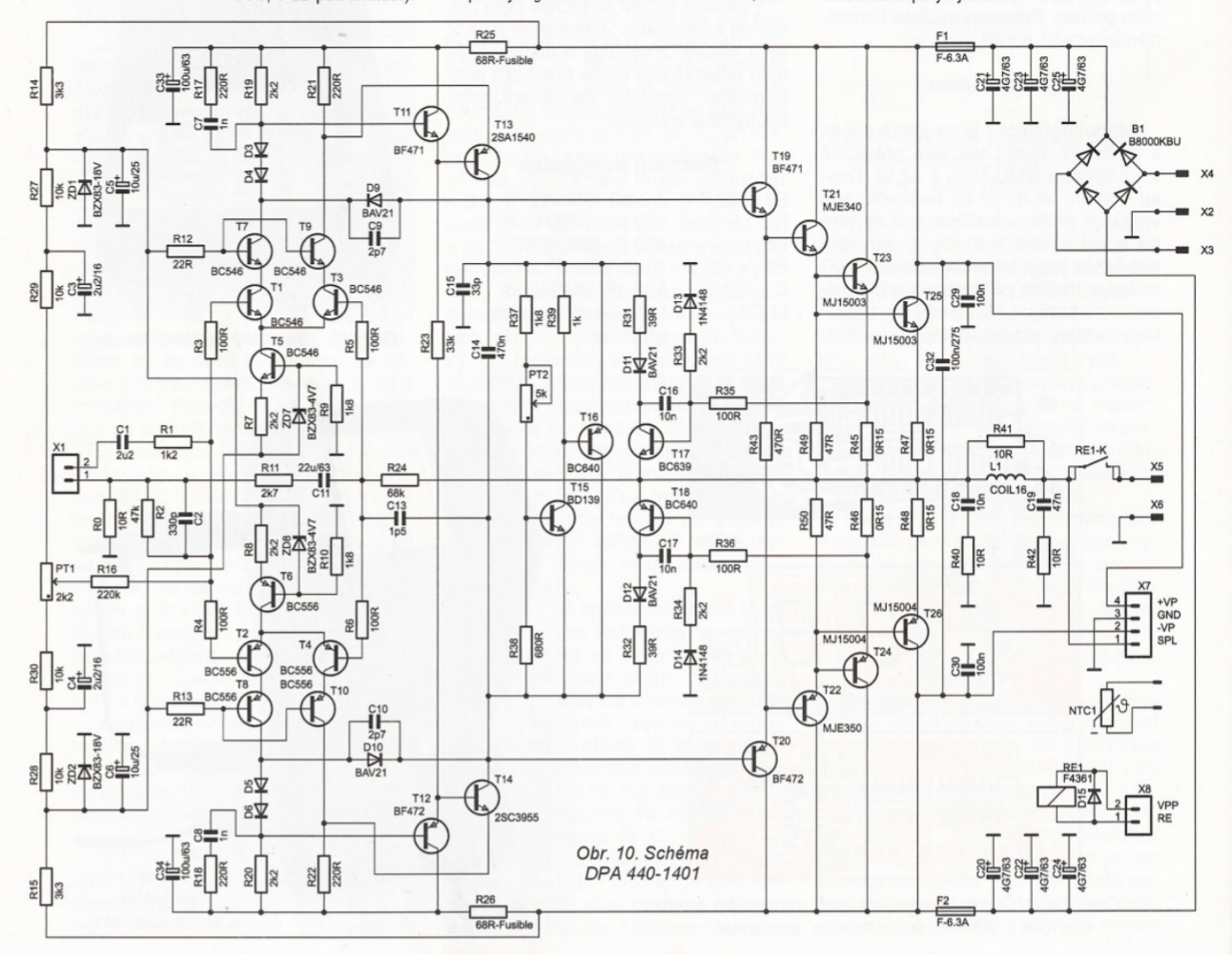

hpavictor scrie: Sâm Mai 30, 2020 5:40 pm Schema anterioara este derivata din acest proiect :

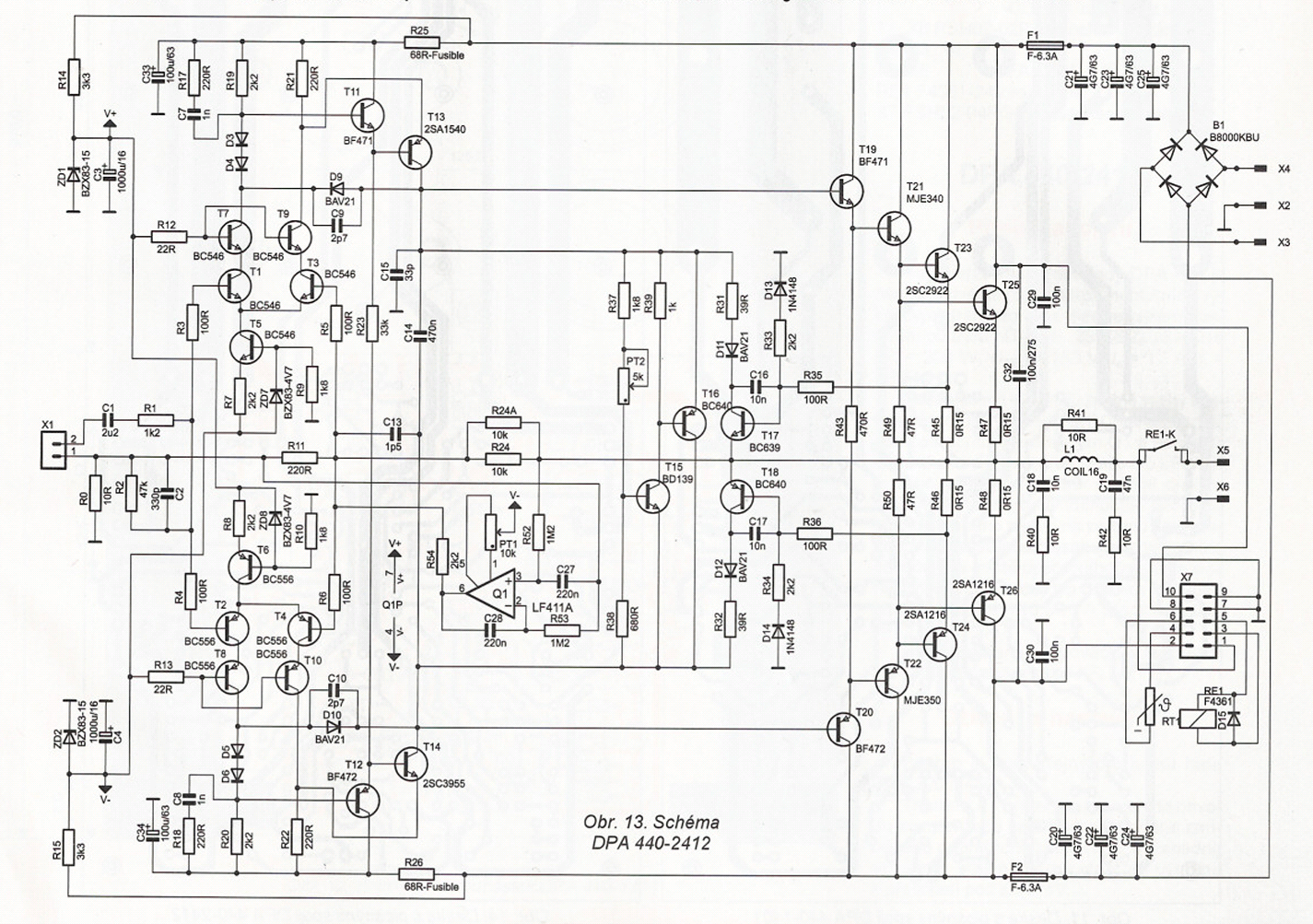

Desigur , există și alte variante ale acestei scheme , cu și fără circuit DC Servo etc :

#54

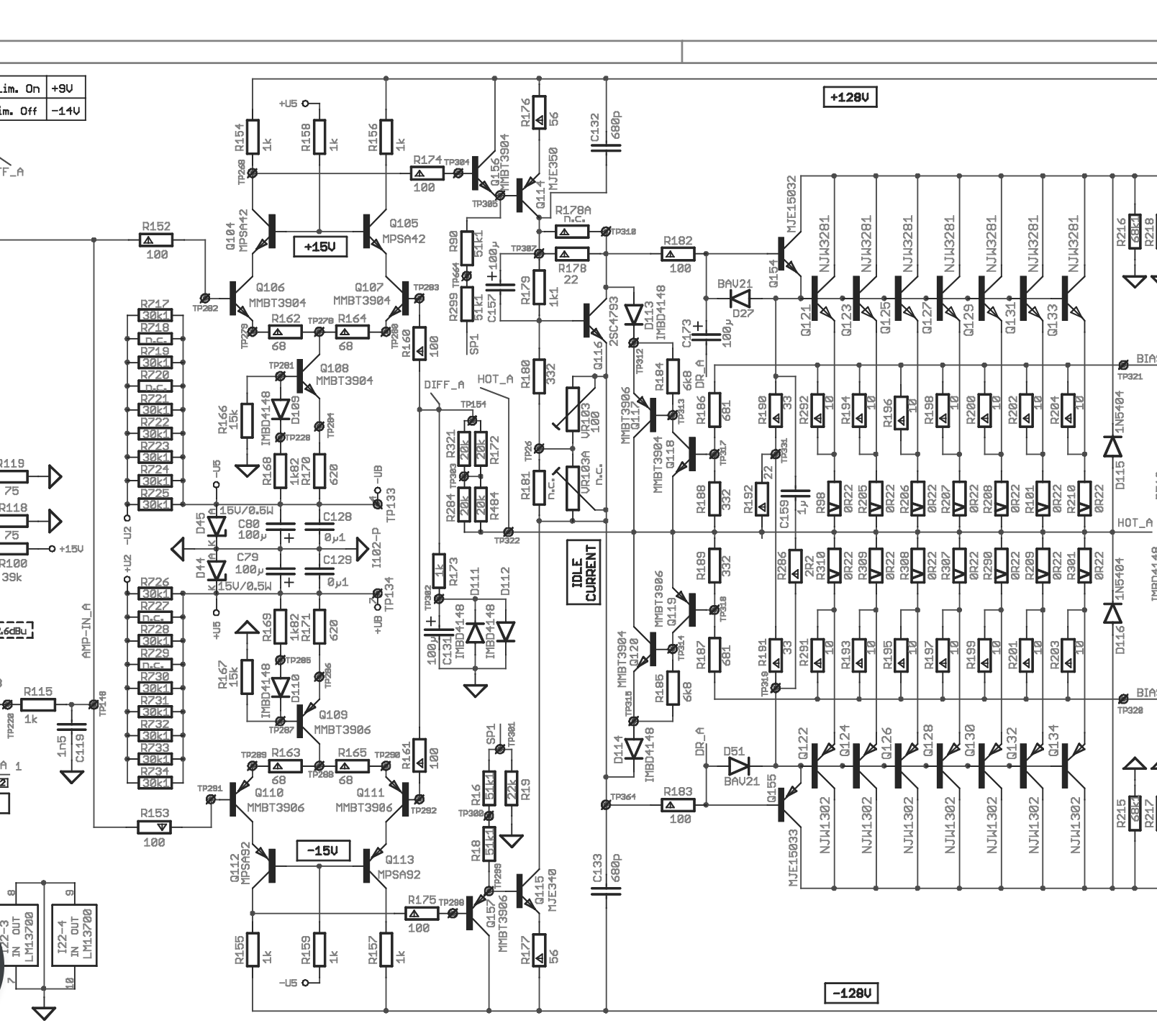

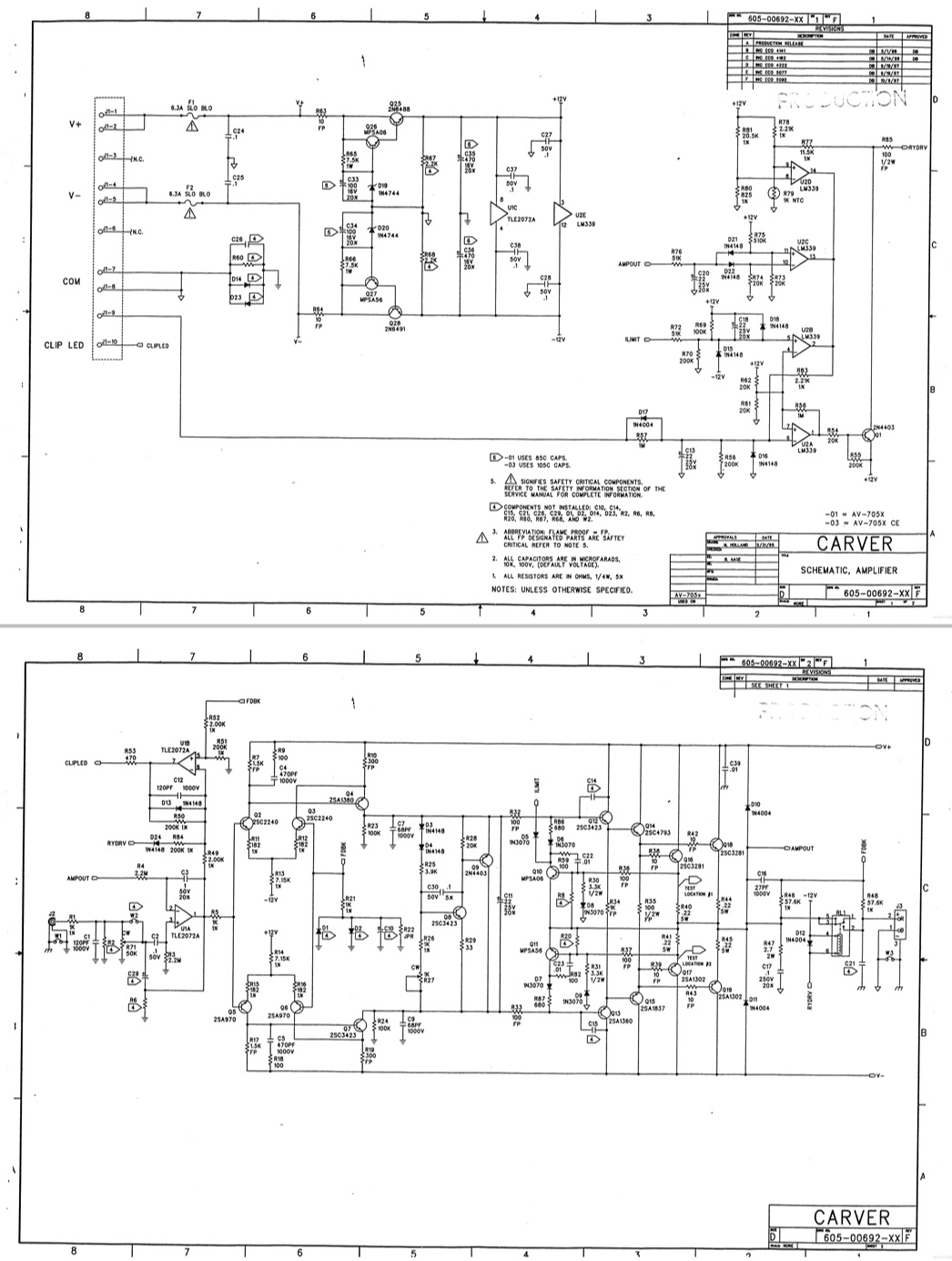

Câteva variante asemănătoare :

#55

Schema completa a ceea ce este cunoscut drept " UcD " , un amplificator în clasa D

#56

Este fix ceea ce se vede :

#57

hpavictor scrie: Sâm Iun 25, 2022 2:18 am Schema completa a ceea ce este cunoscut drept " UcD " , un amplificator în clasa D

Cel mai cinstit amplificator UcD , direct de la mama lui , la pag 62-66:

https://docdro.id/179hbLl

SSB · #58

Foarte multe scheme interesante, pornind de la unele mai simple pina la unele foarte complexe.
Din pacate mai toate, ca sa nu zic toate pt ca nu le-am analizate pe toate cu atentie, se bazeaza pe reducerea distorsiunilor generate de etajul final exclusiv pe bucla (buclele) de reactie negativa generala si nu am vazut nici un circuit dedicat reducerii acestor distorsiuni. Am vazut doar un pdf atasat cu un anumit tip de corectie pe etajul final dar fara o schema practica de implementare (poate era in document pt ca nu l-am studiat cu atentie).
Oricum un topic de tinut minte.

#59

Păi nu sunt prea multe opțiuni.
Dacă vreți să corectezi ( hmmm ) tot amplificatorul , te uiți spre soluția Quad , dacă vrei doar etajul final , alegi Hawksford EC .
Mai există câteva variante ( Technics etc ) ...
Uite cateva variante comerciale de HEC :

#60

Proiectul următor are multe părți comune cu restul schemelor prezentate de mine , fiind o realizare de excepție din punct de vedere a sunetului :
