Surse de inspirație pentru constructorii noștri

[Paul M]

Unul mai bătrân, probabil nu se mai găsesc piese

[hpavictor]

Cred ca a constituit sursa de inspiratie pentru schema celebra ( si foarte performanta ) a etalului final a modulelor de amplificator final audio IPRS de 15W , bravo IPRS !
Sau nu ...

[carageae]

A fost ultimul sau printre ultimele montaje la plic care s-au mai putut gasi la noi după 1989. Pliantul asta e si cel mai prost realizat grafic dintre cele 3 existente. Eu am facut doua module din astea in varianta aia partial color, cu cablajul verde.
Au fost bune la vremea lor, le mai am si acum pe undeva, eu inca am prins varianta cu finali 2N3055 nu cu din alea didactice. SN100 sau asa ceva. Initial primul set, care a mers din prima cu ce era in plic, a fost pus intr-o cutie de incinta acustica Melodia -. difuzor de 12.5W si 6 ohmi, bass reflex - si folosit pe la serile distractive cand eram in clasele V-VIII. La un moment dat am mai cumparat un set si ambele s-au mutat intr-un pickup Belcanto 3010....si acum cred ca le mai am pe placa aia de radiator undeva....pickupul e oale si ulcele de mult...sau, ma rog, decupatoare de tabla sau ce s-o fi facut din fierul vechi....
@hpavictor cred ca ai mentionat pe aici undeva sau pe elforum sursa de inspiratie Philips pt. schema de 10W, mai tii minte linkul? Am niste module de 10W facute si as modifica o pereche dupa varianta Philips sa fac ceva util cu ele.
Nu stiu de ce unii lauda mai mult schema de 10W, cel putin in varianta originala mie nu mi-a placut, in schimb asta de 15W am facut mai multe si toate au mers din prima, si cu piesele din plic si mai tarziu cu piese corecte.

[hpavictor]

Nu reusesc sa mai gasesc acel document Philips , l-am atasat aici pe forum , dar nu am habar unde .

[flomar60]

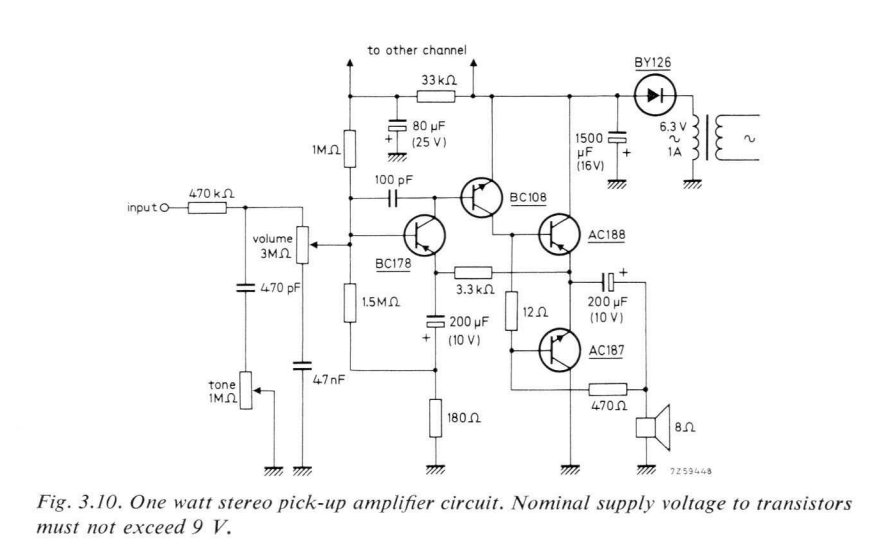

Am eu câteva scheme Philips....poate seamănă vreo una cu ce aveți nevoie...


...protecții și semnalizări...



....alte scheme....





[hixpp02]

Aici aveți toată cartea https://buzzheavier.com/oufnzdisd7ta

[carageae]

Puteti pune fisierul? linkul ala ne duce la tot felul de gunoaie, fara a reusi sa descarc pdf-ul propriu zis. Sau poate nu am nimerit eu ce trebuie....

[Iomis]

Salutari,

https://frank.pocnet.net/other/Philips/ ... 970-09.pdf

Toate bune.

[hixpp02]

Puteti pune fisierul? linkul ala ne duce la tot felul de gunoaie, fara a reusi sa descarc pdf-ul propriu zis. Sau poate nu am nimerit eu ce trebuie....

La mine merge fara probleme:
https://postimg.cc/HcZdRFGK

[hpavictor]

Asta este documentul ??
