Amplificator mosfet Maplin

#11

Da , asta era ideea .
E posibil sa existe un mic conflict cu masa de semnal , eu as introduce o rezistenta de separare a traseului de masa , ca la Quad 405 .
Din precautie , ar trebui modificat proiectul inca din faza asta ...

#12

Cateva reguli , explicate empiric :

#13

Am deplasat conectoarele de iesire si am separat traseele de masa la iesire, modificarile au fost facute alaltaieri, cam asa arata acum:

#14

Nu e bine , anumite componente trebuie dimensionate altfel .

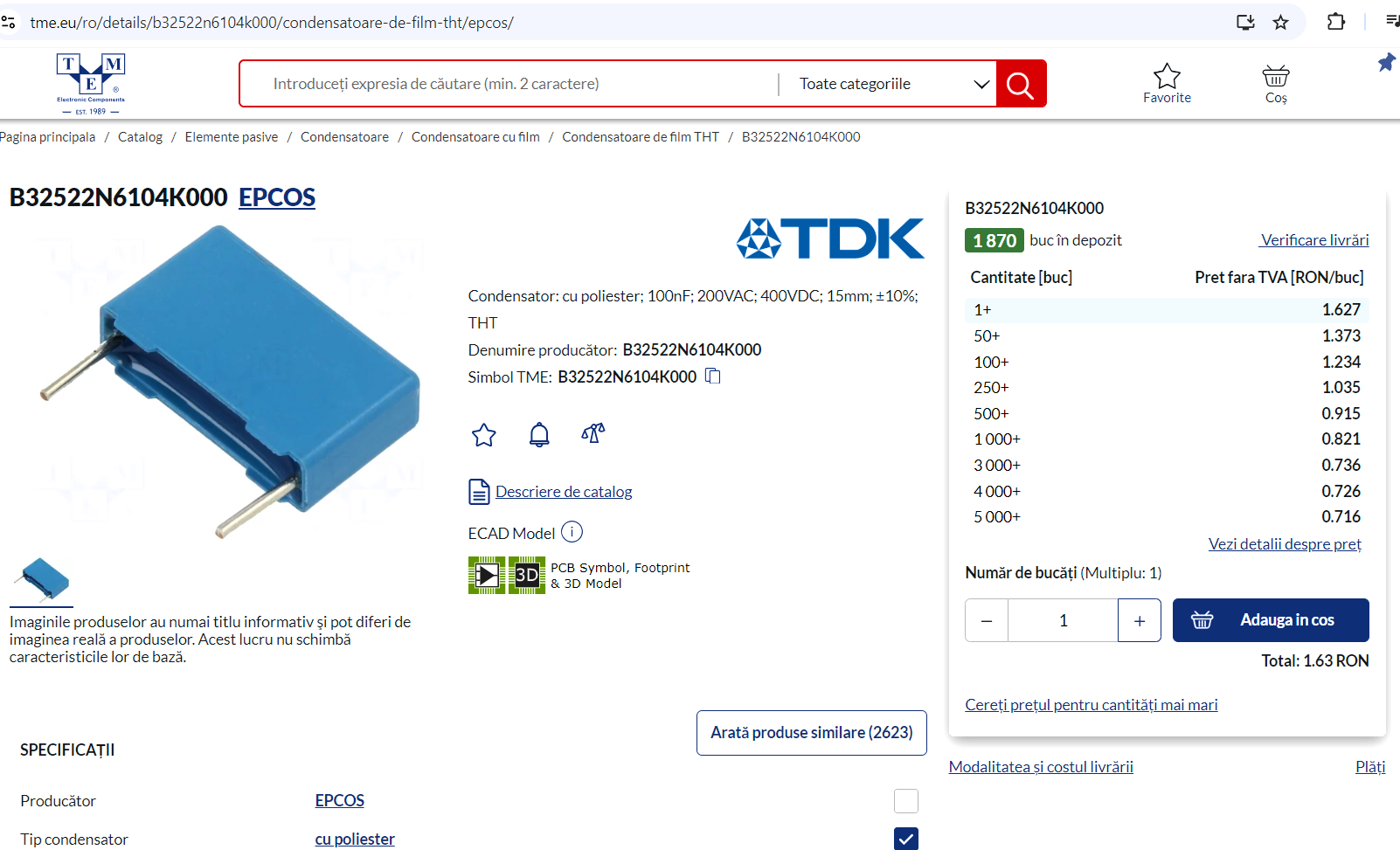

Spre exemplu condesatorii evidentiati trebuie sa fie de tipul asta :

#15

Am inteles, am mai folosit modelul asta de condensatoare si voi modifica pcb-ul pt astfel de modele, cu raster de 15mm, multumesc pt precizare.

#16

Dupa modificarile propuse, cam asa arata...zilele astea trec la realizarea practica:

#17

Proiectul Maplin încă nu e gata ...

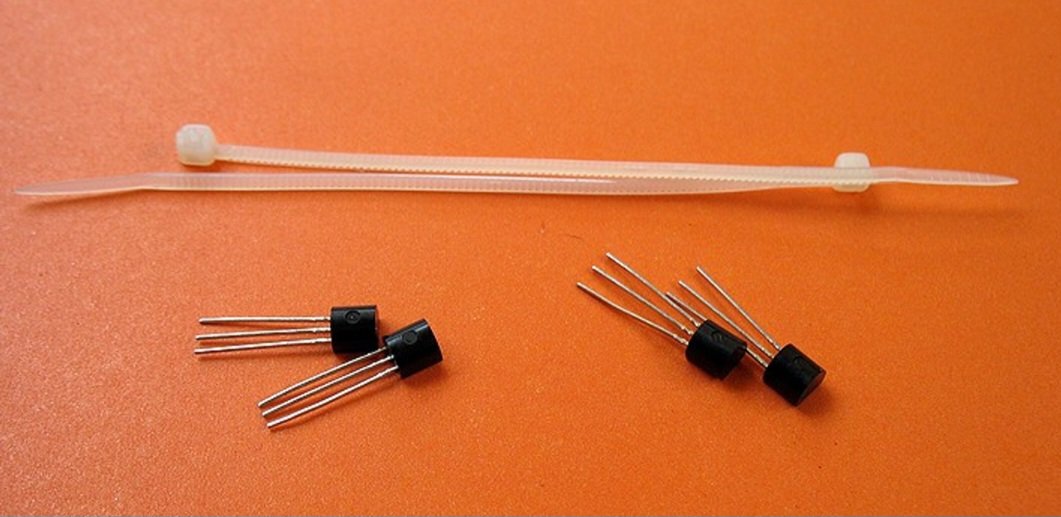

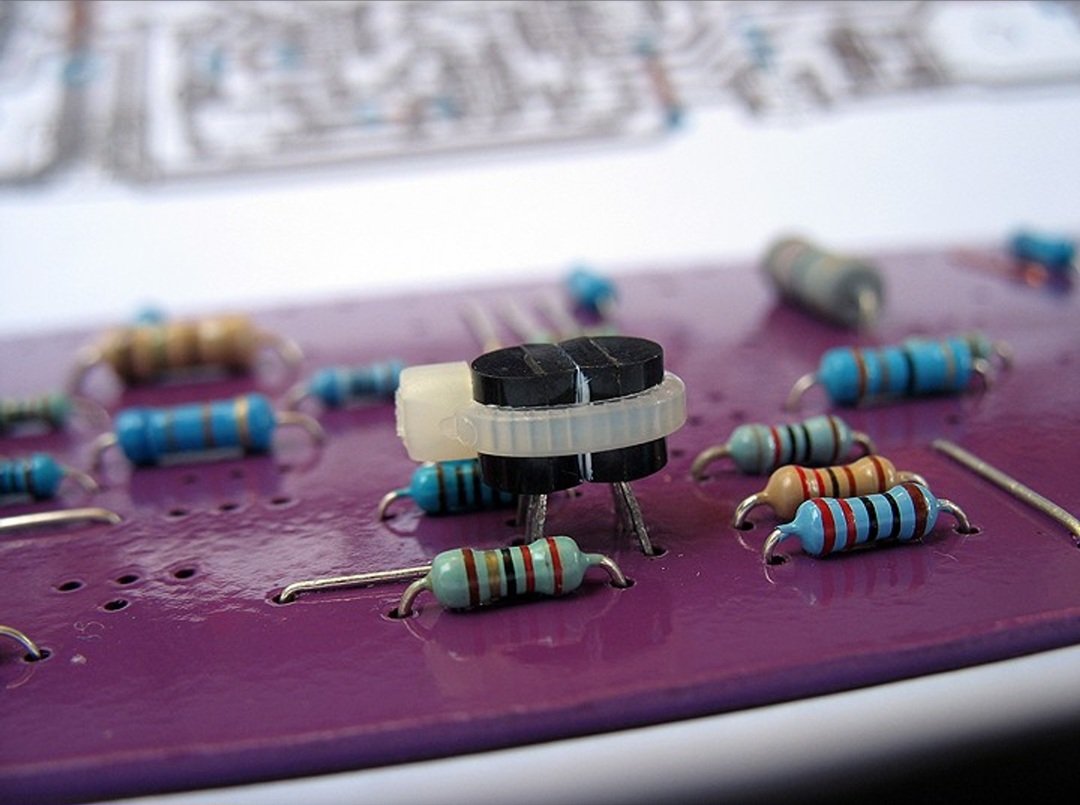

Trebuie cuplate termic tranzistoarele din etajele diferențiale și din oglinda de curent .
Desigur , în locul diodei din oglinda de curent trebuie montat un tranzistor în conexiunea potrivită ...

#18

Dioda din oglinda de curent trebuie inlocuita cu un trazistor , conform schemei de mai jos

#19

Am evidentiat componentele care trebuie cuplate termic , de preferinta sa fie imperecheate din punct de vedere al factorului de amplificare cu eroare cat mai mica

#20

hpavictor scrie: Mar Aug 06, 2024 9:52 am Am evidentiat componentele care trebuie cuplate termic , de preferinta sa fie imperecheate din punct de vedere al factorului de amplificare cu eroare cat mai mica

In regula, voi face si aceste modificari, in masura timpului disponibil; legat de tranzistoare, neavand modelele din schema (2SA,2SB), cu ce modele echivalente le pot inlocui? Daca exista echivalente...din ce am vazut, primele 2 din etajul diferential sunt de zgomot mic iar celelalte au factor de amplificare mare.
