Amplificator 75W Barbu Popescu

[Marian38]

Bravo pentru atitudine, nici un amplificator nu e in plus la casa omului .

Cand vad ce scheme sunt prezentate pe grupurile de profil de pe FB, de la noi...asta din Tehnium e chiar ok; plin de videoclipuri de la indieni, "amplificatoare" cu 2 tranzistoare, 2N3055 la 12V si alte bazaconii; asta e si unul dintre motivele pt care inca mai postez pe grupuri, poate mai gasesc colegi care vor sa faca un amplificator decent

Exista scheme simple si acceptabile , dar si scheme complicate cu performante excelente .
Unele nu sunt usor de inteles la o prima analiza ...
Ca simplu fapt divers , va prezint o schema complicata din categoria supercelebrului proiectant de la Krell - Dan D"Agostino ( daca o sa cautati pe net pretul de vanzare
Arcam PA240 sunteti in pericol de deces subit !!! ) , din motive de identificare a solutiilor tehnice moderne dar si a cunoasterii unor semiconductoarelor dedicate , folosite in industria audio de varf :

[Mircea]

Multumesc pentru explicatie.

Sincer sa fiu, dupa ce am primit raspunsul lui Franzm (multumiri si lui, m-a luminat din 2 cuvinte), am vrut sa intreb de ce se pune totusi pe NPN+NPN, insa de teama sa nu gresesc nu am postat.

[franzm]

D5, aia de pe dubletul npn-npn influenteaza clippingul. S-a mai discutat treaba asta pe un alt topic (sau pe un alt forum, dar nu mai stiu unde).

[hpavictor]

Schema prezentata la inceputul subiectului a Dnului Bebe Popescu ( il salut si pe aceasta cale , stiu ca citeste si aici ) este inspirata din schema DUAL CV1700 .
Merita aruncata o privire si pe schema lui Hans Palouda :

[addybiru]

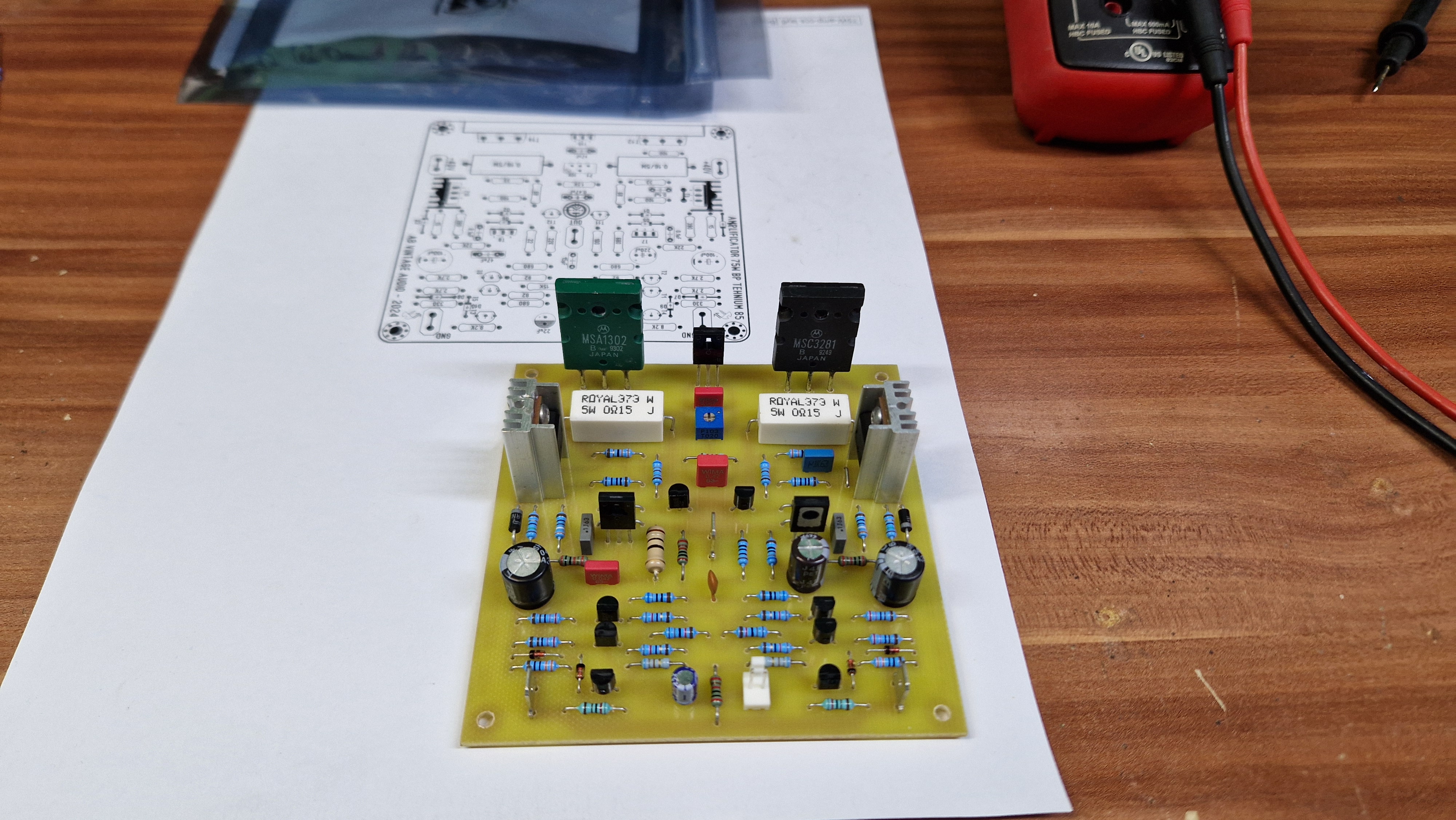

Cateva poze cu varianta de test, pana in weekend sper sa il si testez, revin cu rezultatele.

[addybiru]

Azi l-am pus in teste, dupa ce am reglat curentul de mers in gol la 120mA, tensiune de alimentare +/-40V, offset la iesire de 10mV, sarcina la iesire de 8ohmi. Rezultatele se vad in poze, am pus si niste oscilograme sqw la 400Hz, 1 si 10KHz. Am obtinut aprox 60W cu raspuns liniar in banda de 40Hz-20KHz.

[addybiru]

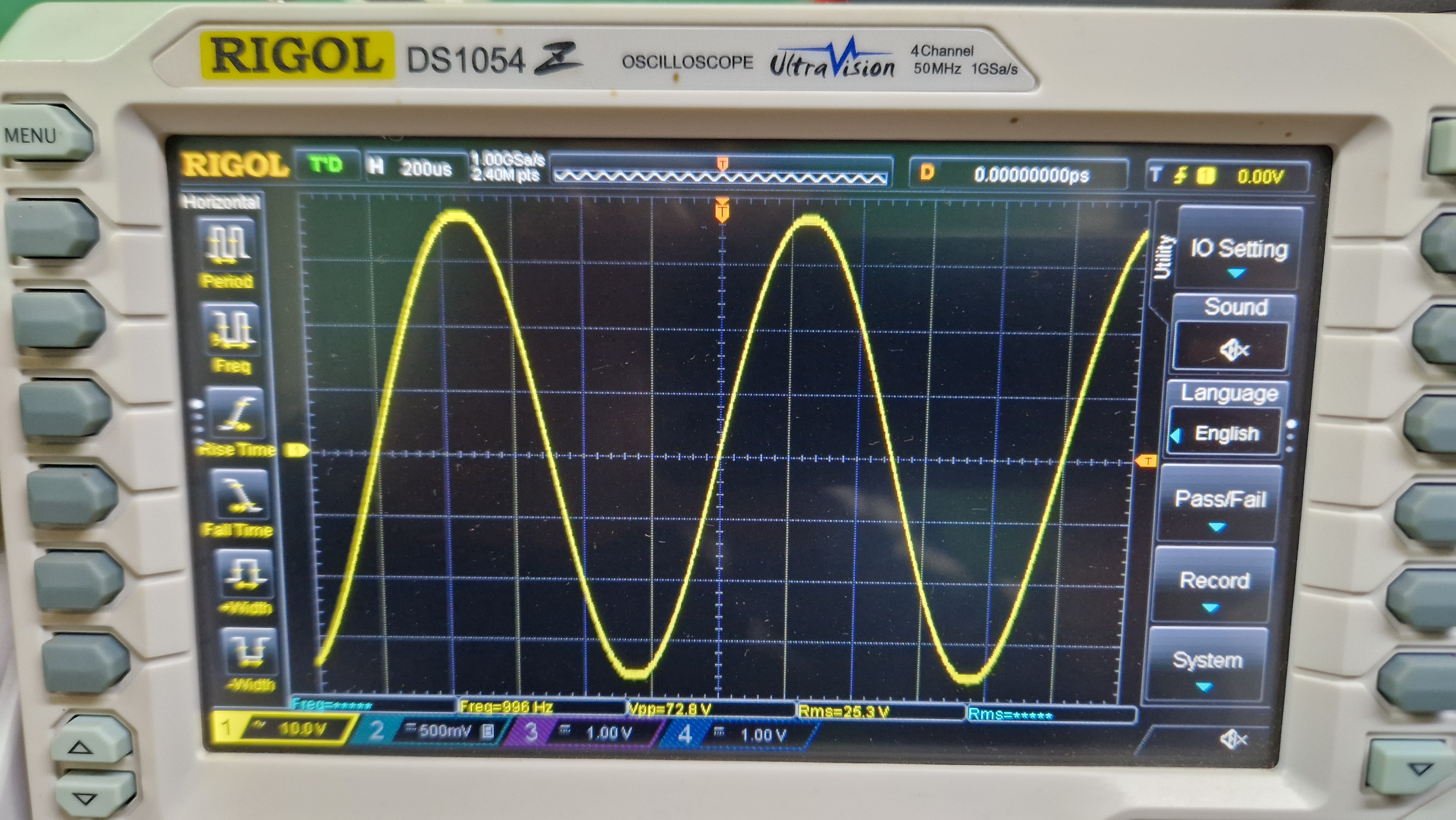

Si dupa ce am schimbat trafo de test cu unul mai capabil, am obtinut si puterea declarata in revista.

[franzm]

Ati realizat montajul cu BD139/140 sau ati folosit cumva TTA/TTC004?

[addybiru]

Ati realizat montajul cu BD139/140 sau ati folosit cumva TTA/TTC004?

Am folosit BD139/BD140 dupa diferentiale iar ca prefinale am folosit BD241/BD242, astea le aveam prin sertar.

[addybiru]

Atasez si schema cu modificarile de rigoare, scuze daca am gresit cu ceva, am facut-o asa mai pe viteza. Urmeaza sa dau comanda la JLCPCB pentru cateva seturi...daca mai doreste vreun coleg, nu mai deschid topic la group buy, sa scrie aici.
