Front-end HF Receiver

[Paul M]

Categoria începători.

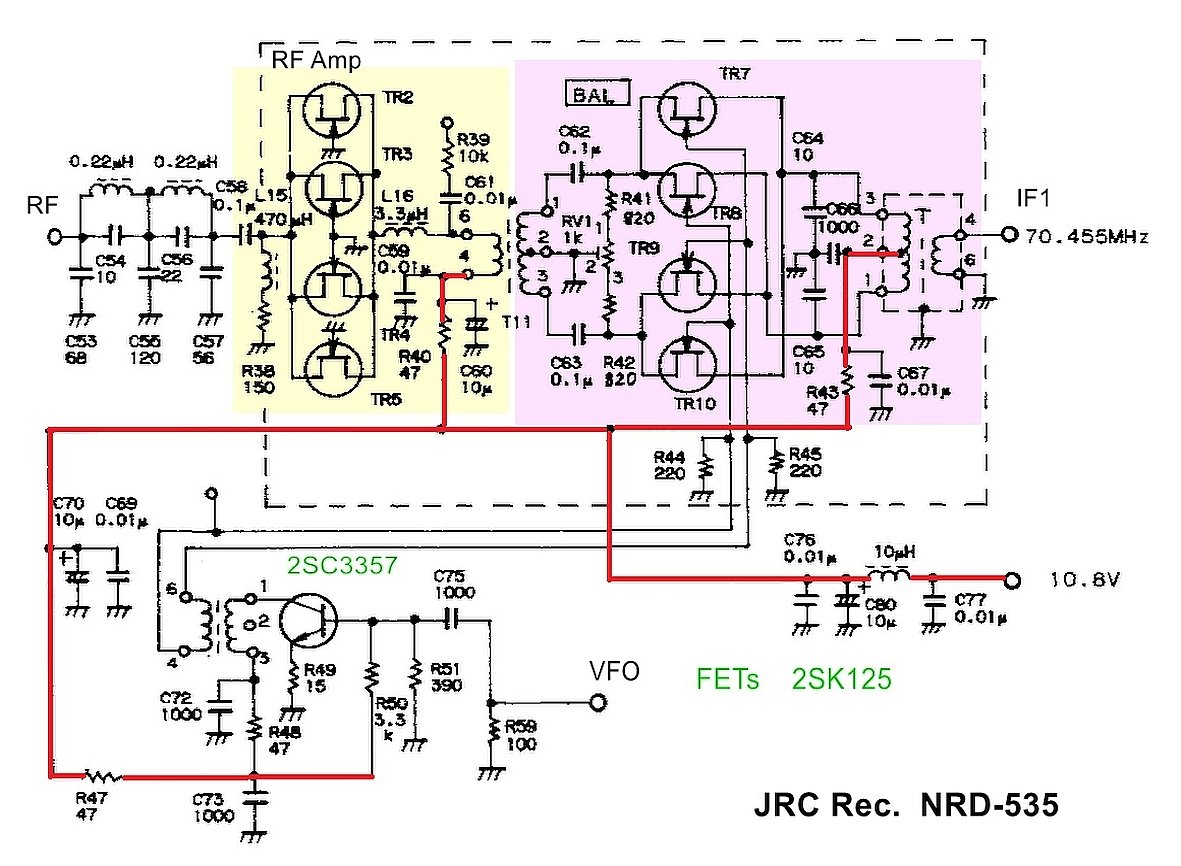

Extras din schema unui receptor 0,1-30 MHz, destul de vechi, nu deosebit de sensibil (2 uV), dar ceva mai simplă (schema), aproape reproductibilă, dacă se mai cunosc câteva date despre bobinaje.
În fața acestui dispozitiv stă circuitul de intrare (cuplajul cu antena, niște filtre de bandă, atenuator - nu se prezintă).
Amplificatorul de RF - 4 j-FET-uri cu porțile la masă, puse în paralel (mai frecvent sunt cu două FET-uri).
Sarcina amplificatorului - un traf defazor, urmat de un mixer activ dublu-echilibrat, tipic, cu FET-uri.
Semnalul de RF se aplică în antifază pe perechile de surse.
Semnalul de la oscilatorul local este amplificat cu tz. bipolar și prin traful de adaptare se aplică (în antifază) pe cele două perechi de porți.
Sarcina mixerului - un traf de FI pe 70,45 MHz ( prima frecvență intermediară, o valoare oarecum uzuală )

[VAX]

Sensibilitatea de 2 uV este mica pentru benzile superioare de US, dar se poate compensa cu o antena buna. La receptoarele cu lampi se mergea pana la 0,1 uV, cu nuvistoare sau triode cu panta mare in amplificatorul RF.
Uitati-va si la schema asta de receptor cu conversie directa, cu defazaj, data in anii '70 de rusi.

https://us3iat-qrz-ru.translate.goog/ra ... r_pto=wapp
