Utilizarea microfoanelor cu carbune

[VAX]

Inainte de anul 1990 si cativa ani dupa, microfoanele cu carbune se gaseau "pe toate drumurile", pentru ca erau utilizate la telefoanele clasice. In prezent sunt raritati, se vand pe ebay cu 15-20 $. Totusi, unii au inca multe microfoane de tipul asta si ar fi o pierdere daca le lasa nefolosite. Sunt foarte sensibile si nu necesita amplificare mare.
Se zice ca ar fi zgomotoase, de la contactele aleatoare dintre granulele de carbon, insa eu am constatat ca in multe aplicatii sunt de preferat in locul microfoanelor cu electreti sau dinamice. Nu sunt de fidelitate (frecventa maxima cam de 6 KHz), dar sunt sensibile (cele bune, fara probleme "de sanatate").

Avand rezistenta variabila dependenta de nivelul presiunii acustice, trebuie sa fie alimentate in curent continuu. Pe net am vazut ca la schemele clasice se recomanda un curent prin microfon de aproximativ 20 mA, daca actioneaza direct castile telefonice.

Carbon Microphone.jpg (73.49 KiB) Vizualizat de 1226 ori

Daca punem microfonul intr-un circuit tranzistorizat, curentul se micsoreaza la sub 0,5 mA, scade zgomotul si creste fiabilitatea (nu mai apar scanteieri intre granulele de carbune).


Aceasta shema am luat-o de pe un site rusesc. Se vede ca este prevazuta si cu reactie negativa, care liniarizeaza amplificatorul si stabilizeaza amplificarea (valoarea ei).

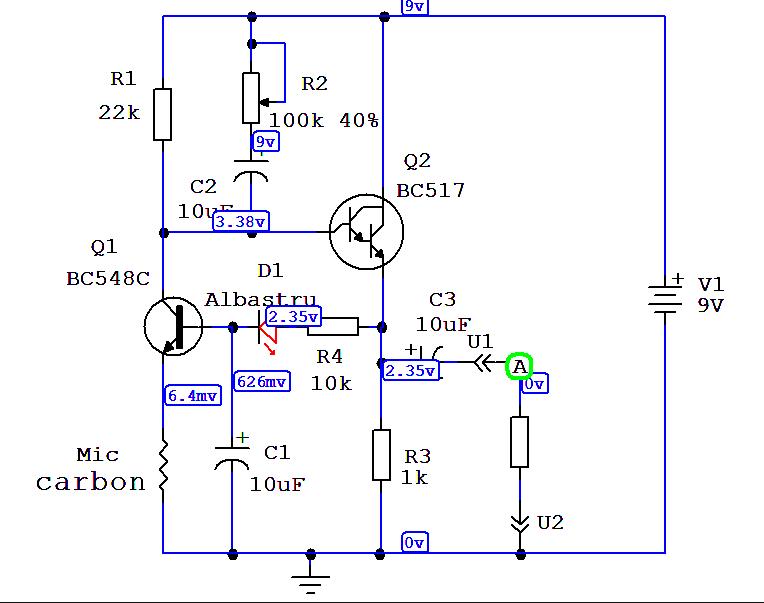

M-am gandit la o schema asemanatoare, cu tranzistoare cu Si. Nu are reactie negativa, dar i se poate pune intr-o varianta ulterioara.


Rezistorul variabil R2 este pentru reducerea amplificarii, atunci cand nivelul sunetului este prea mare si semnalul din colectorul lui Q1 intra in limitare.
Dioda LED (albastru) din baza lui Q1 este pentru deplasare de nivel in curent continuu (polarizarea corecta a tranzistorului). Se poate inlocui cu doua LED-uri rosii inseriate.
Si tranzistorul Darlington (BC517) se poate inlocui cu un BC obisnuit (dar cu beta mare), fara modificarea semnificativa a performantelor.

[VAX]

De pe Internet am aflat ca rezistenta unui microfon cu carbune este de ordinul sutelor de ohmi. Cand se vorbeste in fata microfonului rezistenta lui poate sa ajunga la kohmi.
Schema prezentata la postarea anterioara se preteaza la captarea sunetelor de mica intensitate, care nu duc la variatia tensiunii pe microfon (implicit pe jonctiunea baza-emitor a tranzistorului) cu mai mult de +/- 5 mV, altfel circuitul distorsioneaza.
Am modificat putin schema respectiva.


Curentul prin Q1 este de aproximativ 0,5 mA, iar prin Q2 de 2,5 mA. Daca se creste R1 scade Ic1. Cu R1=12K, Ic1 este de 0,3 mA.

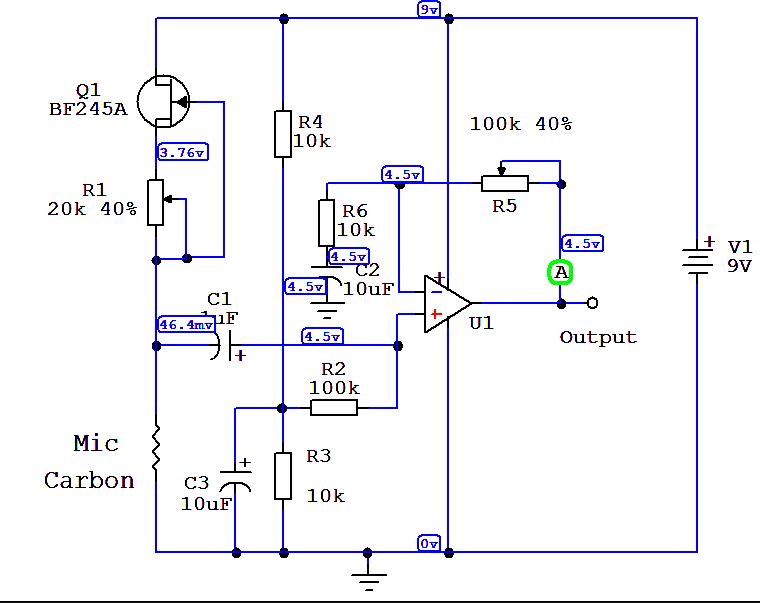

In cazul sunetelor intense (se vorbeste in fata microfonului), este optima varianta cu amplificator operational si alimentarea microfonului cu sursa de curent constant construita cu un JFET.


[VAX]

Tinerii nascuti dupa anul 1990 nu au vazut telefoane cu disc si nici cum aratau microfoanele cu carbune. Ceva informatie mai este pe net, dar putina.

https://en-m-wikipedia-org.translate.go ... r_pto=wapp

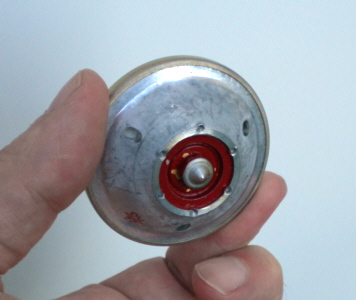

https://www.sonelec-musique.com/photos/ ... n_001a.jpg

https://www.sonelec-musique.com/photos/ ... arbon_001b.

https://frankfurt.apollo.olxcdn.com/v1/ ... s=1000x700
https://www.anticariat-unu.ro/uploads/p ... 9783-0.jpg

Asa era telefonul folosit la interventii pe linie.
https://frankfurt.apollo.olxcdn.com/v1/ ... s=1000x700

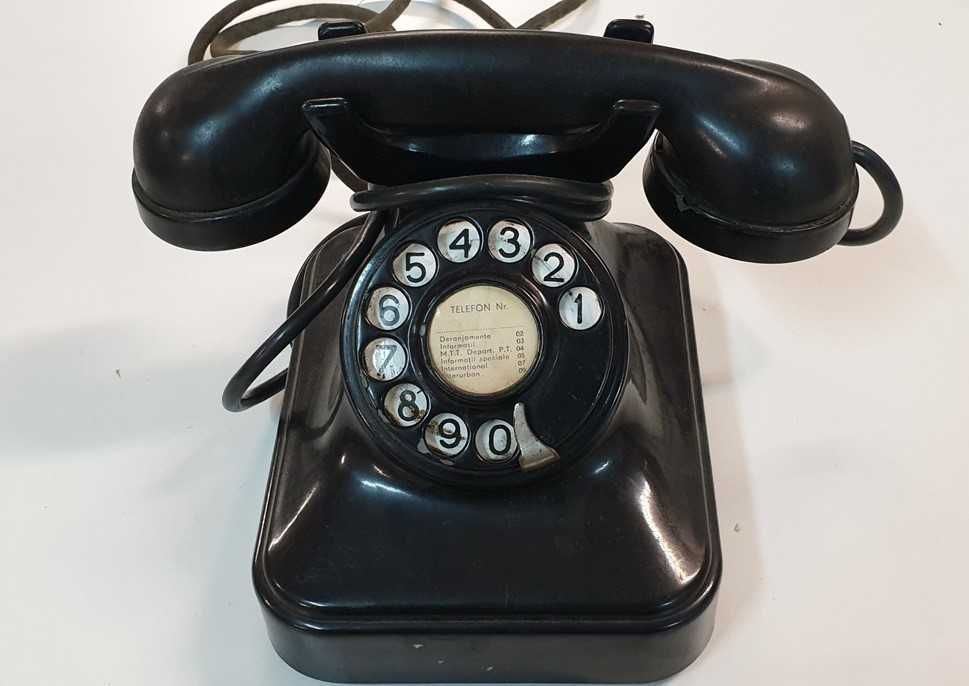

Eu am prins si modelele vechi (anii '50), care inca erau folosite la intreprinderi (birouri, primarii etc).
https://frankfurt.apollo.olxcdn.com/v1/ ... s=1000x700
https://frankfurt.apollo.olxcdn.com/v1/ ... s=1000x700

In diverse puncte ale orasului erau cabine telefonice. Telefonul trebuia "platit", initial cu 25 de bani convorbirea.
Mergeau bine, sunet tare si clar.
Cand s-a schimbat sistemul s-au aruncat sute de mii de microfoane, casti telefonice (electromagnetice, cu membrana metalica, 60 ohmi impedanta). Cine a fost destept si a avut posibilitatea, a pastrat multe microfoane si casti (cu miile), pentru ca era clar ca aveau utilizari ulterioare.
Eu am recuperat de la cateva telefoane ce s-a putut, microfoanele, castile, electromagnetul soneriei (pentru sarma de bobinaj), surubele (diverse marimi), cablul multifilar, transformatorul de semnal si varistorul de protectie.

[VAX]

Ceva informatii despre microfoane gasiti in cartea asta (de la pg. 170).

CONSTRUCTIA SI TEHNOLOGIA ECHIPAMENTELOR RADIO – ASAMBLAREA ECHIPAMENTELOR ELECTRONICE

https://www.electrokits.ro/constructia- ... onice/amp/

[VAX]

Daca aveti ramase microfoane cu carbune, va rog sa mi le trimiteti (ramburs) prin curier, sa le testez si sa aleg unele mai bune pentru experimentari. Multi le-au aruncat deja.

[carageae]

Ce nu v-a placut la microfoanele cu electret?
Eu am folosit prin anii 2000 un asemenea microfon, recuperat dintr-un casetofon ieftin din vremea aia - alea de j'de watti care se gaseau in piete, il foloseam intr-o cutie de medicamente, cu o baterie de 9V prin 10K parca, pt. un reportofon, ca sa nu se mai auda zgomotul motorului. A fost ceva improvizat, nici intrerupator nu am pus, dar l-am uitat pornit si peste o luna era ok bateria....
Era ultra-sensibil, chiar prea sensibil pt. ce imi trebuia mie.
NU am microfoane cu carbune, poate vreunul ratacit prin cutii, cred ca de la un montaj din ala de comanda vocala, de IPRS....dar am multe microfoane cu electret, o cutie intreaga, ramasa de la ceva producator de telefoane, o am de la un domn care a lucrat acolo....habar n-am ce firma si calitate sunt, le-am primit cadou...am de gand sa incerc captarea sunetului de chitara cu asa ceva, vs. difuzoare piezzo - care sunt foarte bune si pe post de microfon de contact. Din pacate piezzo are nevoie de vibratie mecanica mare ca sa sune cu adevarat bine, sunetul de chitara clasica cu coarde de nylon e cam mic....

[Mircea]

@carageae , de ce nu puneti o doza. Sunt 10-15$ pe Temu. Si "electrizati" chitara ca la carte.

[carageae]

Pentru ca strica aspectul si oricum doza magnetica nu merge decat cu coarde de sarma...la chitara clasica coardele sunt de nylon. Si alea de bas, care sunt metalice, sunt neferoase, ne-magnetice....exista ceva piezzo, un fir din ala de bagat sub cordar, dar nici ala nu suna bine din cauza presiunii insuficiente de la coardele de nylon...
